|
КИРПИЧНАЯ КЛАДКА
Выбор типа кладки
Системы перевязки с точки зрения прочности могут быть признаны практически равноценными. Их относительная прочность составляет от 94% для многорядной кладки с пустым вертикальным швом до 100% для цепной (однорядной). Примеры систем перевязки на различных элементах стен показана на представленных в данном разделе иллюстрациях.
Многорядная система кладки отличается:
повышенной выработкой каменщика;
возможностью использовать кирпичный бой (в виде половняка);
сокращением использования трехчетверок;
уменьшением расхода раствора при незаполнении вертикальных пустот и увеличением термического сопротивления наружных ограждений;
снижением опасности появления поперечных трещин, наиболее часто встречающихся на практике в стене с большим количеством ложковых рядов при сохранении достаточной прочности;
значительным облегчением облицовки наружных стен кирпичом высокого качества, требуется наименьшее его количество.
При многорядной системе кладки на тычковые ряды употребляют обязательно целый кирпич без поперечных трещин. Кладка всех участков начинается и заканчивается тычковым рядом. Под балками, прогонами, перемычками и в простенках тычковый ряд необходимо укладывать независимо от нормальной последовательности таковых рядов. Обрезы при уменьшении толщины стен и столбов образуются так же тычковым рядом кладки.
В процессе кладки стен, а также фундаментов, должны быть предусмотрены и оставлены отверстия, борозды и ниши, необходимые для выполнения санитарно-технических, электромонтажных и других работ, а также горизонтальные борозды для опоры на стену плит железобетонных перекрытий и ступеней лестниц.
При кладке стен для укрепления оконных и дверных коробок в вертикальные откосы проема закладываются четыре (по 2 с каждой стороны) просмоленных деревянных вкладыша, размером в нормальный кирпич. Их размещают в четвертом и седьмом рядах соответственно от верха и низа проема.
Укладку прогонов и балок, а также устройство междуэтажных монолитных железобетонных перекрытий надо производить по окончании кладки каждого этажа.
Вид перевязки несущественно влияет на прочность кирпичной кладки на прочном растворе только при условии выполнения перевязки не реже, чем в каждом шестом ряду. При кладке, выполняемой в зимних условиях, в сейсмических районах и больших местных нагрузках рекомендуется применять цепную перевязку.
Прочность кладки при сжатии вследствие возникновения в ней сложного напряженного состояния значительно меньше прочности самого камня. Например, прочность кирпичной кладки при слабых растворах составляет всего лишь 10—15 %, а при прочных растворах — 30—40 % прочности кирпича.
Прочность кладки из камней неправильной формы во много раз меньше прочности камня и составляет даже для кладки на прочном растворе марки 100 из рваного бута высокой прочности лишь 5—8 % прочности камня. При одной и той же прочности камня и раствора прочность кладки из постелистого бута в 1,5 раза, а из камня правильной формы в 3,5 раза выше прочности кладки из рваного бута.
Качество заполнения шва в значительной степени зависит от подвижности применяемого раствора. Прочность кладки, выложенной на подвижных (пластичных) растворах, выше прочности кладки на жестких растворах. В связи с этим в растворах применяют пластифицирующие и водоудерживающие добавки в виде извести, глины и других материалов.
Толщина стен из бутобетона в фундаментах и подвалах принимается не менее 35 см, а размеры сечения столбов не менее 40 см; при бутовой кладке не менее 50 см и не менее 60 см соответственно.
Для размещения дымовых и вентиляционных каналов рекомендуется проектировать местные утолщения стен или применять специальные бетонные или керамические блоки. Внутренние стены и перегородки должны удовлетворять требованиям прочности, а также защищать от шума.
Легкие каменные материалы и облегченные кладки рекомендуется использовать, как правило, для ограждения помещений сухих и с нормальной влажностью воздуха.
Наружные стены помещений с мокрым режимом эксплуатации следует проектировать из кирпича глиняного полнотелого пластического прессования или из сплошных камней из бетона (за исключением бетонов на топливных шлаках) с объемной массой >1800 кг/м3.
Стены из ячеистобетонных крупных блоков и камней допускается применять в ограждающих конструкциях зданий с предполагаемым сроком службы 50 и 25 лет. При этом стеновые блоки и панели изготовляют из ячеистых бетонов проектной марки по прочности на сжатие не ниже 25.
Ограждающие конструкции зданий из ячеистобетонных крупных блоков и камней допускаются:
из цементного газобетона и пенобетона — при сухом, нормальном и влажном режимах помещений; при этом марка бетона по морозостойкости должна быть не ниже 35;
из других видов ячеистых бетонов — при сухом и нормальном режимах помещений; при этом марка бетона по морозостойкости должна быть не ниже 25.
В зданиях с влажным режимом помещений в случае необходимости на основе теплотехнического расчета следует предусматривать устройство внутренней пароизоляции стен, а также конструктивные меры, обеспечивающие сохранение расчетной установившейся влажности стен из ячеистобетонных блоков или камней на весь период эксплуатации зданий.
Для этой цели рекомендуется проектировать стены двухслойными: с внутренним слоем из плотных материалов и наружным — из ячеистобетонных блоков или камней.
В северной строительно-климатической зоне не допускается применять для наружных стен изделия из крупнопористого бетона, грунтобетонные и сырцовые материалы. Наружные стены должны быть защищены от продувания с внутренней стороны известковой или цементно-песчаной штукатуркой.

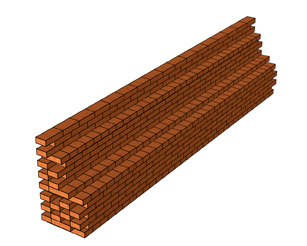

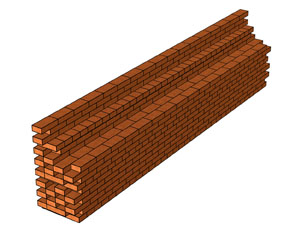

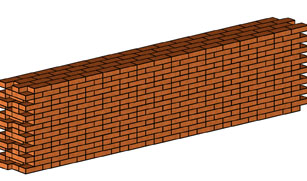

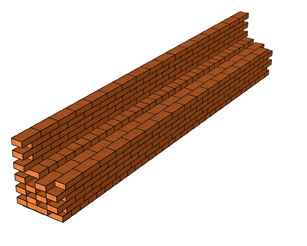

Сплошная кирпичная кладка может выполняться по многорядной или однорядной системе перевязки. В летних условиях, а также в зимних условиях при производстве работ с химическими добавками в растворе рекомендуется выполнять кладку с многорядной системой перевязки, требующую меньших затрат труда.
Для строительства домов на грунтах, обладающих просадочными свойствами, необходимы специальные конструктивные меры:
схемы зданий, малочувствительные к неравномерным осадкам;
осадочные швы;
ограничение этажности домов со стенами с засыпками (1 этаж), термовкладышами (2 этажа), несущими сплошными стенами (3—4 этажа);
применение массивных ленточных фундаментов.
В малоэтажном строительстве при возведении стен в 2,5 кирпича его прочность используется только в пределах 5—10 %.
Введение в тело стены воздушных прослоек позволяет снизить ее вес и стоимость строительства. Воздушные прослойки должны быть замкнутыми и расположенными ближе к наружной поверхности ограждения, так как с понижением температуры в них происходит сокращение потерь тепла за счет уменьшения
конвекционных потоков. При возведении стен лучше делать несколько воздушных прослоек малой толщиной (1,0—1,5 см), в которых конвекция на понижение теплопроводности оказывает незначительное влияние и при расчетах может не учитываться. В качестве термоплит можно использовать пенобетон, фибролит и другие материалы. Кроме того, в строительстве находят применение смешанные типы кладок. Особенное внимание здесь надо уделить кладке из термоблоков, облицованной с наружной стороны кирпичом. Эту кладку можно выполнять из самых различных блоков, сплошных и пустотелых с невысокой механической прочностью. При этом достигается до 77 % экономии в кирпиче и снижение веса стены на 56,5 %.
Выбирая тип кладки, необходимо учитывать наличие материалов местного происхождения, имеющих меньшую стоимость, и которые могут быть доставлены при минимальных затратах топлива.
Пример — стена в 1,5 обыкновенного красного кирпича с отеплением термовкладышами из пенобетона толщиной 4 см и высотой 8,5 см. Она может включать в себя эти термовкладыши только для одних тычковых рядов, а пространство между ложковыми рядами (2—3 см) заполняют малотеплопроводными материалами или оставлять незаполненными.
Для экономии кирпича при кладке стен и целесообразного использования материалов местного происхождения с малым коэффициентом теплопроводности можно допускать комбинированную кладку. Ведется она ложковыми рядами с двумя воздушными прослойками толщиной в 3 см, которые через пять ложковых рядов по высоте перекрывают блоками из теплобетонных камней. Введение в кладку теплобетонных камней исключает возможность образования «тепловых мостиков» и создает достаточную устойчивость трем самостоятельным стенкам. Наличие воздушных прослоек малой толщины и ограниченных по высоте значительно улучшает термическое сопротивление стены.
Вместо теплобетонных камней можно производить укладку по всей толщине стены сплошного ряда плит из малотеплопроводных материалов, например, этернитовых, которые помещают по высоте через каждые пять ложковых рядов.
Существуют также варианты возведения кирпичных стен с термоблоками, утепленных с наружной стены пенобетоном. Кладку ведут ложками с воздушной прослойкой. Через каждые пять рядов по высоте ложковые ряды перекрывают термоблоками. Известно, что термическое сопротивление ограждения зависит исключительно от теплопроводности материалов. Для тепловой характеристики нужно знать не только коэффициенты теплопроводности материалов, входящих в ограждение, но и их расположение, а также толщину слоев. Поэтому часто целесообразно производить утепление стен с наружной стороны.
Наряду с кладкой из пустотелого кирпича и камней следует применять облегченную кладку с эффективными плитными утеплителями или минеральными засыпками, значительно повышающую термическое сопротивление наружных стен зданий. Требуемая толщина кирпичных слоев в таких стенах определяется в основном из условия прочности, что позволяет резко сократить в них расход кирпича и цемента по сравнению с расходом этих материалов в стенах из сплошной кирпичной кладки. Наибольшая эффективность применения облегченных кладок достигается в зданиях с поперечными внутренними несущими стенами и наружными самонесущими стенами облегченной кладки. По сравнению со зданиями, наружные стены которых выполнены из сплошной кирпичной кладки толщиной 51—55 см, общий расход кирпича и цемента при наружных стенах облегченной кладки уменьшается на 25 %.
Применение наружных стен облегченной кладки при строительстве зданий в северных районах с температурами ниже минус 40 °С позволяет еще больше сократить расход кирпича и цемента. Здесь для повышения тепловой инерции наружных стен рекомендуется выполнять внутренний слой кладки толщиной в 1 кирпич.
Наружные стены облегченной кладки, как правило, возводят для зданий с сухим и нормальным влажностным режимом помещений. Допускается применение облегченных кладок в помещениях с влажным режимом при условии защиты внутренней поверхности стен пароизоляционным слоем. Облегченная кладка для стен помещений с мокрым режимом не допускается.
Кладку кирпичных цоколей зданий необходимо выполнять из полнотелого керамического кирпича, применение для этих целей силикатного кирпича не допускается.
Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов — 10 мм.
При вынужденных разрывах кладку выполняют в виде наклонной или вертикальной штрабы.
При выполнении разрыва кладки вертикальной штрабой в швы кладки вертикальной штрабы закладывают сетку (арматуру) из продольных стержней диаметром не более 6 мм и поперечных — диаметром не более 3 мм на расстоянии до 1,5 м по высоте кладки, а также в уровне каждого перекрытия.
Число продольных стержней арматуры принимается из расчета один стержень на каждые 12 см толщины стены, но не менее двух при толщине стены 12 см.
Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа, а разность высот между смежными участками кладки фундаментов — не более 1,2 м.
Установку креплений в местах примыкания железобетонных конструкций к кладке следует выполнять в соответствии с проектом.
Возведение каменных конструкций последующего этажа допускается только после укладки несущих конструкций перекрытий возведенного этажа, анкеровки стен и замоноличивания швов между плитами перекрытий.
Тычковые ряды в кладке укладывают только из целых кирпичей и камней всех видов. Независимо от принятой системы перевязки швов укладка этих рядов является обязательной в нижнем (первом)
и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, а также в выступающих рядах кладки (карнизах, поясах
и т. д.).
При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов, мауэрлаты и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.
Кирпичные столбы, пилястры и простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы возводят из отборного целого кирпича.
Применение кирпича-половняка допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т.п.) в количестве не более 10 %.
Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором, за исключением кладки впустошовку.
При кладке впустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм (только вертикальных швов) в столбах.
Участки стен между рядовыми кирпичными перемычками при простенках шириной менее 1 м необходимо выкладывать на том же растворе, что и перемычки.
Стальную арматуру рядовых кирпичных перемычек укладывают по опалубке в слое раствора под нижний ряд кирпичей. Число стержней устанавливается проектом, но должно быть не менее трех. Гладкие стержни для армирования перемычек должны иметь диаметр не менее 6 мм, заканчиваться крюками и заделываться в простенки не менее, чем на 25 см. Стержни периодического профиля крюками не отгибаются.
Клинчатые перемычки из обыкновенного кирпича следует выкладывать с клинообразными швами толщиной не менее 5 мм внизу и не более 25 мм вверху. Кладку необходимо производить одновременно с двух сторон в направлении от пят к середине.
Кладку карнизов следует выполнять в соответствии с проектом. При этом свес каждого ряда кирпичной кладки не должен превышать 1/3 длины кирпича, а общий вынос кирпичного неармированного карниза — половину толщины стены. Кладку анкеруемых карнизов допускается выполнять после достижения кладкой стены проектной прочности, в которую заделываются анкеры. После окончания кладки стены устойчивость необходимо обеспечивать временными креплениями.
Все закладные железобетонные сборные
элементы (карнизы, пояски, балконы и др.) обеспечивают временными креплениями до их защемления вышележащей кладкой. Срок снятия временных креплений должен быть указан в рабочих чертежах.
При возведении стен из керамических камней в свешивающихся рядах карнизов, поясков, парапетов, брандмауэров, где требуется теска кирпича, применяют полнотелый или специальный (профильный) лицевой кирпич морозостойкостью не менее F25 с защитой от увлажнения.
Вентиляционные каналы в стенах выполняют из керамического полнотелого кирпича марки не ниже 75 или силикатного — марки 100 до уровня чердачного перекрытия, а выше — из полнотелого керамиче-
ского кирпича марки 100.
При армированной кладке нужно соблюдать следующие требования:
толщина швов в армированной кладке должна превышать сумму диаметров пересекающейся арматуры не менее, чем на 4 мм при толщине шва не более 16 мм;
при поперечном армировании столбов и простенков сетки следует изготавливать и укладывать так, чтобы было не менее двух арматурных стержней (из которых сделана сетка), выступающих на 2—3 мм на внутреннюю поверхность простенка или на две стороны столба;
при продольном армировании кладки стальные стержни арматуры по длине следует соединять между собой сваркой;
при устройстве стыков арматуры без сварки концы гладких стержней должны заканчиваться крюками и связываться проволокой с перехлестом стержней на 20 их диаметров.
Возведение стен из облегченной кирпичной кладки выполняют в соответствии с рабочими чертежами. При этом:
все швы наружного и внутреннего слоя стен облегченной кладки тщательно заполняют раствором с расшивкой фасадных швов и затиркой внутренних швов при обязательной последующей мокрой штукатурке поверхности стен со стороны помещения;
плитный утеплитель укладывают с обеспечением плотного примыкания к кладке;
металлические связи, устанавливаемые в кладку, защищают от коррозии;
засыпной утеплитель или легкий бетон заполнения укладывают слоями с уплотнением каждого слоя по мере возведения кладки. В кладках с вертикальными поперечными кирпичными диафрагмами пустоты заполняют засыпкой или легким бетоном слоями на высоту не более 1,2 м за смену;
подоконные участки наружных стен защищают от увлажнения путем устройства отливов;
в процессе производства работ в период выпадения атмосферных осадков и при перерыве в работе принимают меры по защите утеплителя от намокания.
Облицовка стен
Для облицовочных работ следует применять цементно-песчаные растворы на портландцементе и пуццолановых цементах. Содержание щелочей в цементе не должно превышать 0,6 %. Подвижность раствора, определяемая погружением стандартного конуса, должна быть не более 7 см, а для заполнения вертикального зазора между стеной и плиткой, в случае крепления плитки на стальных связях, — не более 8 см.
При облицовке кирпичных стен крупными бетонными плитами, выполняемой одновременно с кладкой, необходимо соблюдать следующие требования:
облицовку следует начинать с укладки в уровне междуэтажного перекрытия опорного Г-образного ряда облицовочных плит, заделываемого в кладку, затем устанавливать рядовые плоские плиты с креплением их к стене;
при толщине облицовочных плит более 40 мм облицовочный ряд должен ставиться раньше, чем выполняется кладка, на высоту ряда облицовки;
при толщине плит менее 40 мм необходимо сначала выполнять кладку на высоту ряда плиты, затем устанавливать облицовочную плиту;
установка тонких плит до возведения кладки стены разрешается только в случае установки креплений, удерживающих плиты;
не допускается установка облицовочных плит любой толщины выше кладки стены более, чем на два ряда плит.
Облицовочные плиты необходимо устанавливать с растворными швами по контуру плит или вплотную друг к другу. В последнем случае стыкуемые грани плит должны быть прошлифованы.
Возведение стен с одновременной их облицовкой, жестко связанной со стеной (лицевым кирпичом и камнем, плитами из силикатного и тяжелого бетона), при отрицательных температурах следует, как правило, выполнять на растворе с противоморозной добавкой нитрита натрия.
Особенности кладки арок и сводов
Кладку арок (в том числе арочных перемычек в стенах) и сводов необходимо выполнять из кирпича или камней правильной формы на цементном или смешанном растворе на портландцементе. Применение шлакопортландцемента и пуццоланового портландцемента, а также других видов цементов, медленно твердеющих при пониженных положительных температурах, не допускается.
Этот вид работ должен соответствовать проекту, содержащему рабочие чертежи опалубки для кладки сводов двоякой кривизны. Отклонения размеров опалубки сводов двоякой кривизны от проектных не должны превышать: по стреле подъема в любой точке свода 1/200 подъема, по смещению опалубки от вертикальной плоскости в среднем сечении 1/200 стрелы подъема свода, по ширине волны свода — 10 мм.
Кладку волн сводов двоякой кривизны выполняют по устанавливаемым на опалубке передвижным шаблонам.
Кладку арок и сводов производят от пят к замку одновременно с обеих сторон. Швы кладки полностью заполняют раствором. Верхнюю поверхность сводов двоякой кривизны толщиной в 1/4 кирпича в процессе кладки затирают раствором. При большей толщине сводов из кирпича или камней швы кладки необходимо дополнительно заливать жидким раствором, при этом затирка раствором верхней поверхности сводов не производится.
Кладку сводов двоякой кривизны начинают не ранее, чем через 7 сут после окончания устройства их пят при температуре наружного воздуха выше
10 °С. При температуре воздуха от 10 до 5 °С этот срок увеличивается в 1,5 раза, от 5 до 1 °С — в
2 раза.
Кладку сводов с затяжками, в пятах которых установлены сборные железобетонные элементы или стальные каркасы, допускается начинать сразу после окончания устройства пят.
Загрузка распалубленных арок и сводов при температуре воздуха выше 10 °С допускается не ранее, чем через 7 сут после окончания кладки.
Утеплитель по сводам укладывают симметрично от опор к замку, не допуская односторонней нагрузки сводов.
Натяжение затяжек в арках и сводах следует производить сразу после окончания кладки.
Возведение арок, сводов и их пят в зимних условиях допускается при среднесуточной температуре не ниже минус 15 °С на растворах с противоморозными добавками. Волны сводов, возведенные при отрицательной температуре, выдерживают в опалубке не менее 3 сут.
Кладка из бутового камня и бутобетона
При возведении каменных конструкций из бута и бутобетона допускается применение бутового камня неправильной формы, за исключением внешних сторон кладки, для которых требуется постелистый камень.
Бутовую кладку выполняют горизонтальными рядами высотой до 25 см с окопом камня лицевой стороны, расщебенкой и заполнением раствором пустот, а также перевязкой швов. Такая кладка с заливкой швов между камнями литым раствором допускается только для конструкций в зданиях высотой до 10 м, возводимых на непросадочных грунтах.
При выполнении облицовки бутовой кладки кирпичом или камнем правильной формы одновременно с кладкой облицовку следует перевязывать с кладкой тычковым рядом через каждые 4—6 ложковых рядов, но не более, чем через 0,6 м. Горизонтальные швы бутовой кладки должны совпадать с перевязочными тычковыми рядами облицовки.
Перерывы в кладке из бутового камня допускаются после заполнения раствором промежутков между камнями верхнего ряда. Возобновляют работу с расстилки раствора по поверхности камней верхнего ряда.
Возведение конструкции из бутобетона требует соблюдения следующих правил:
укладку бетонной смеси следует производить горизонтальными слоями высотой не более 0,25 м;
размер камней, втапливаемых в бетон, не должен превышать 1/3 толщины возводимой конструкции;
втапливание камней в бетон нужно осуществлять непосредственно за укладкой бетона в процессе его уплотнения;
возведение бутобетонных фундаментов в траншеях с отвесными стенами допускается выполнять без опалубки враспор;
перерывы в работе допускаются лишь после укладки ряда камней в последний (верхний) слой бетонной смеси; после перерыва работа начинается с укладки бетонной смеси.
За конструкциями из бута и бутобетона, возводимыми в сухую и жаркую погоду, необходим уход как за монолитными бетонными конструкциями.
Рекомендации по выполнению кирпичной кладки

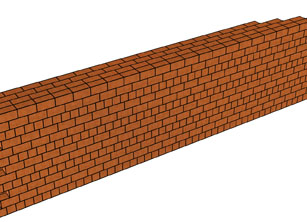

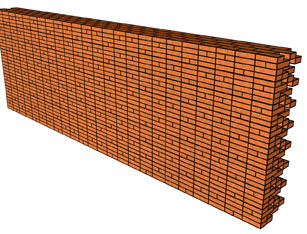

Для сплошной кладки стен соблюдают следующие правила:
для кирпича толщиной 65 мм — 1 тычковый ряд на 6 рядов кладки;
для кирпича толщиной 88 мм — 1 тычковый ряд на 4 ряда кладки.
При кладке из керамических камней применяют цепную (однорядную) систему перевязки, обеспечивающую наиболее высокое сопротивление теплопередаче стен.
Для повышения термического сопротивления кирпичных стен сплошной кладки с многорядной системой перевязки допускаются уширенные швы, но не более 50 мм.
Толщина наружных стен — 380, 510, 640 мм, для кладки с уширенным швом 420, 550, 680 мм. При высоте этажа 2,8 м — 36 рядов на этаж с толщиной горизонтального шва 12,7 мм, при высоте этажа
3,0 м — 39—40 рядов и 10—11,9 мм соответственно.
Для кирпича толщиной 88 мм толщина горизонтального шва — 12 мм.
Уширенный шов заполняют теплоизоляционным материалом или раствором с кирпичным щебнем.
Марка облицовочного материала, как правило, должна быть на одну ступень выше материала основной кладки стены.
При облицовке стен с применением многорядной системы необходимо соблюдать следующие минимальные требования к перевязке.
1. При лицевом слое из кирпича толщиной 65 мм:
1 тычковый ряд на 6 рядов лицевой кладки;
для пустотелого кирпича — 1 тычковый на
4 ряда лицевой кладки;
в кладке из кирпича толщиной 88 мм —
1 тычковый ряд на 5 рядов лицевой кладки;
в кладке из керамических камней толщиной 138 мм — 2 тычковых ряда на 6 рядов лицевой кладки.
2. При лицевом слое из кирпича 88 мм в кладке из кирпича толщиной 65 мм — 1 тычковый ряд на 4 ряда лицевой кладки.
3. При лицевом слое из керамических камней толщиной 138 мм — 1 тычковый ряд на 3 ряда лицевой кладки.
Перевязку лицевого слоя рекомендуется производить сплошными тычковыми рядами.
В местах нависания стен с облицовкой над цоколем (или фундаментными блоками) необходимо соблюдать следующие конструкционные требования:
нависание не должно превышать 60 мм;
в месте нависания над цоколем три ряда кладки стены на всю толщину выполняются из сплошного кирпича с цепной перевязкой и армированием в первом горизонтальном шве сеткой из стали диаметром 5 мм с ячейками 80 х 80 мм;
кладку кирпичных цоколей зданий нужно производить из полнотелого керамического кирпича.
Гарантию несущей способности столбов должна обеспечивать система перевязки с минимальной приколкой кирпича и перевязкой всех швов не менее, чем через 3 ряда кладки. Такая же система перевязки рекомендуется для узких простенков.
Наиболее распространенным способом повышения несущей способности кладки является
сетчатое поперечное армирование. Рекомендуемая арматура — проволока ВР-1 (ГОСТ 6727—
80) и стержневая сталь АIII (ГОСТ 5781—82). Диаметр сетчатой арматуры должен быть не менее
3 мм (в случаях пересечения арматуры в швах — не более 5 мм, без пересечения — не более 8 мм). Расстояние между стержнями сетки — от 30 до
120 мм.
Для проверки их наличия и правильности
укладки сетки изготавливают и укладывают так,
чтобы они выступали за поверхность кладки на 2,5—3 мм.
|
|
Возражения заинтересованных лиц
|
Комментарий редактора
|
|
|
