Настоящие печи В.Е.Грум-Гржимайло
Рекомендуем прочитать
продолжение сравнения диссертации И.С.Подгородника с текстами Грум-Гржимайло
Приводим сравнение текстов В.Е.Грум-Гржимайло и И.С. Подгородника и комментарии О.В.Катаева
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги «Пламенные печи» В.Е.Грум-Гржимайло
|
|
с. 15 В дымовом борове находится вьюшка с обыкновенном блинком, а лучше заслонка в форме задвижки.
Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки.
|
стр. 113 В дымовом борове находится вьюшка с обыкновенном блинком, а лучше заслонка в форме задвижки.
Если вместо одной задвижки сделать две и между ними сделать маленький душник для вентиляции комнаты, то этим будет избегнуто охлаждение печи вследствие негерметичности заслонки.
Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки.
|
|
|
Подгородник в своей диссертации выбросил при цитировании описания печи важнейшие слова Грум-Гржимайло; так как Грум-Гржимайло «газовую вьюшку» предлагал устраивать за печью в дымовой трубе, а не в печи. Такое цитирование даже для школьников недопустимо, а здесь кандидат в кандидаты своей диссертацией обосновывает одно из трех главных отличий своих печей откровенной ложью. Вторую особенность своих печей (хороший прогрев пола будет) будет обосновывать откровенной ложью, что излучение его печей не распространяется во все стороны, а направляется только на пол, а у других печей пол греется только излучением от потолка – даже расчеты (цифири) будут приведены. Свое обоснование третьего «преимущества» своих печей Подгородник назовет - качественное сгорание, правда перед этим в диссертации укажет, что химический недожог для печей мало что значит, хотя Грум-Гржимайло утверждал, что полное сгорание обеспечивает 2/3 выделяемого дровами тепла.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги «Пламенные печи» В.Е.Грум-Гржимайло
|
с. 20 печь держит тепло даже при открытой вьюшке.
с. 28 Это указывает, что весь поток холодного воздуха, охладив только топку, из хайла направляется непосредственно в дымовую трубу, не охлаждая прогретой камеры печи.
c. 30 Теплообмен внутри печи совершается не только посредством конвекции, но и путем лучеиспускания. Лучеиспускание ослабляет действие «газовой вьюшки», но все-таки «газовая вьюшка» оказывает свое тормозящее действие и замедляет выдувание печи холодным воздухом.
|
с. 114 Из этих четырех приборов только задвижка является одновременно и регулирующим тягу прибором. Регулировать же тягу чрезвычайно важно, ибо, чем спокойнее воздух будет входить в печь, тем выше будет его утилизация; но задвижки делаются обыкновенно нестроганными и потому негерметичными. Вред от неплотности дымовой заслонки в печах с оборотами очень велик. Через такую печь в дымовую трубу круглые сутки тянет комнатный воздух. Печь студится не лучеиспусканием в комнату, а просачивающимся в печь и трубу воздухом, выносящим тепло печи на улицу
|
|
|
Подгородник всегда предлагал режим замедленного горения, без закрытия вьюшки даже после окончания топки печи.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги И.С. Подгородника «Комнатные печи», 1934 г.
|
|
с. 31 При постройке печи я опасался, что через возможные трещины газы будут прорываться из мешка горячих газов, образуемого камерой, действительность не оправдала моих опасений. Печь не дымила. Разряжение в печи по высоте не определялось. По-видимому, дымовая труба создавала достаточное разряжение в камере печи и приближала к своду уровень с нулевым давлением, но при наладке печи необходимо тщательно замазывать швы, требование, предъявляемое, впрочем, к печам всех систем.
|
Вторым недостатком печи проф. В. Е. Грум-Гржимайло является связь контрфорсов с топкой. При замедленном горении топка сильно нагревается, расширяется, поднимает контрфорсы и вместе с тем наружную кладку печи и при перегреве может вызвать трещины. При нормальной топке трещин не бывает. Для устранения указанных недостатков в печи проф. В.Е.Грум-Гржимайло таковая автором изменена следующим образом. В целях равномерного нагревания всех частей печи и предотвращения появления в наружных стенках ее трещин от распора более нагретыми внутренними частями, в полости печи над топливником или позади него установлены кирпичные столбы, не связанные со стенками печи и стоящие или совершенно отдельно, или связанные только между собой. В стенках топливника устроены отверстия а
|
|
|
Обращаю внимание, что в книге 1934 г. Подгородником указано, что «При нормальной топке трещин не бывает», но Подгородник для ненормальной топки вместо контрфорсов делает внутреннюю насадку, устроил там несколько хайло, нарушил равномерность по периметру, пытался убрать футляр печи. Печи Грум-Гржимайло всегда были в футляре, либо с облицовкой изразцами, никак не связанными с топливниками. В дальнейшем в своей диссертации будет критиковать свои же печи Подгородника с насадкой вместо контрфорсов, созданных после смерти Грум-Гржимайло, но свои печи Подгородник называл по собственному желанию «печами системы «Грум-Гржимайло», именно недостатками своих печи будет характеризовать печи Грум-Гржимайло. При этом на стр. 31 диссертации Подгородник рассматривал случай, когда явно не было в печи «газовой вьюшки», «мешка горячих газов», рассуждая о давлении, которое боялся измерить.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги «Пламенные печи» В.Е.Грум-Гржимайло
|
|
с. 37 «Переключатель тяги» проф. Грум-Гржимайло. Засасывание холодного воздуха в топку прекращается при введении в действие переключателя тяги, т.е. открытии душника, расположенного между задвижками. Через неплотности задвижки труба продолжает вытягивать воздух, но она вытягивает воздух непосредственно из помещения, вентилирует помещение, но не охлаждает печь. Печь выключена из-под влияния дымовой трубы. Дымовая труба заполняется комнатным воздухом, просасываемым через неплотности задвижки.
|
стр. 113 В дымовом борове находится вьюшка с обыкновенном блинком, а лучше заслонка в форме задвижки.
Если вместо одной задвижки сделать две и между ними сделать маленький душник для вентиляции комнаты, то этим будет избегнуто охлаждение печи вследствие негерметичности заслонки.
Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки.
|
|
|
Подгородник сюда вставил слова о двух задвижках из текста Грум-Гржимайло, но вставил откровенную глупость последним предложения – если задвижка, открыта то ее неплотности на трубу никакого влияния оказать уже не могут. Может хотел намекнуть, что теплый воздух комнаты пойдет через первую задвижку трубы в его печь-«холодильник»? Понятие раскаленной «печи-холодильника» будет дано ниже.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги «Пламенные печи» В.Е.Грум-Гржимайло
|
|
с. 38. Единственный недостаток печи тот, что верхняя часть камеры будет прогреваться сильнее нижней. Было бы приятнее, если бы было наоборот.
|
с. 113 Единственный недостаток печи тот, что верхняя часть камеры будет прогреваться сильнее нижней. Было бы приятнее, если бы было наоборот, но совершенно холодных частей в печи не будет, ибо дымовой канал вв опущен почти до уровня пода печи
|
|
|
Здесь Подгородник вновь приводит цитату Грум-Гржимайло, но ключевые слова выброшены, потому что именно они опровергают критику Подгородника в данном месте диссертации.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги «Пламенные печи» В.Е.Грум-Гржимайло
|
|
с.39 П. Печь, прекрасно нагревающаяся вначале, через 1-2 года эксплуатации перестает греть. Ее ломают и переделывают. Вскрытие обнаруживает большое количество сажи на внутренней поверхности печи. Печь забивается сажей. Сажа погубила печь, хотя проф. В.Е. Грум-Гржимайло пишет: «Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки».
|
с. 113 Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки
|
|
После 20 лет, издав с 29 г. несколько книг с описаниями своих печей «системы Грум-Гржимайло» Подгородник в 50 г. «нашел» сажу в печах Грум-Гржимайло, построенных под руководством Грум-Гржимайло еще в начале 20-х годов.
Почему она появилась? Именно Подгородник и рекомендовал топить печи в длительном режиме и не закрывать задвижки и вьюшки. Подгородник. строил свои «усовершенствованные печи», называя их печами «системы Грум-Гржимайло».
Вот что писал Подгородник в 1934 году, через 6 лет после смерти Грум-Гржимайло в книге «Комнатные печи»: «Вторым недостатком печи проф. В.Е.Грум-Гржимайло является связь контрфорсов с топкой. При замедленном горении топка сильно нагревается, расширяется, поднимает контрфорсы и вместе с тем наружную кладку печи и при перегреве может вызвать трещины. При нормальной топке трещин не бывает». Рекомендовал ли Грум-Гржимайло когда-нибудь замедленное горение? - никогда. Режим «замедленного горения» с неизбежным выделением сажи рекомендовал именно Подгородник, и печи длительного горения проектировал и пропагандировал, детство его прошло в теплой Украине, где по другому и не топили.
Что рекомендовал Грум-Гржимайло? Совсем обратное тому, что в 30-х годах, уже после смерти Грум-Гржимайло, предлагал Подгородник. Грум-Гржимайло топливник заполнял дровами полностью, не оставляя места для горения в топке (это подтверждено Подгородником в диссертации при указании, что в топливнике печи Грум-Гржимайло нет места для горения), а горение в печи Грум-Гржимайло перенесено в камеру над топливником, которую Подгородник через 30 лет назвал «холодильником», но предварительно по своей инициативе перенеся горение в топливник, да еще и «при замедленном горении», как указано в книге 34 года. И тогда же П. стал делать печи без металлического кожуха и вместо контрфорсов делал насадку, и в своих печах и мог видеть трещины, в печах Грум-Гржимайло их просто не было, а тем более нельзя увидеть, так как печи Грум-Гржимайло были закрыты кожухом, либо облицованы изразцами, никак не связанной ни с топливником и контфорсами.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|
текст книги «Пламенные печи» В.Е.Грум-Гржимайло
|
с.40 Противореча самому себе проф. В.Е.Грум-Гржимайло в своей отопительной печи выпускает газы с незаконченными реакциями в холодильник, где горящие газы быстро и энергично перемешиваются с остывшими газами. Температура горящих газов быстро падает, горение затухает, возникает «феномен Белля» - выделение порошкообразного углерода. Внутренние поверхности печи покрываются слоем сажи, который, нарастая, затрудняет и прекращает теплоотдачу от газов стенкам печи. Печь прекрасно нагревавшаяся и отапливающая помещение, перестает греть.
Зарастание сажей внутренней поверхности печи Грум-Гржимайло – основной недостаток ее. Этот недостаток остался незамеченным при лабораторном испытании печи и выявился лишь спустя несколько лет в эксплуатационных условиях (рекомендуемых Подгородником – не закрывать вьюшки.
Печь проф. В.Е. Грум-Гржимайло могла быть только жизненной только при топливе, горящем без выделения летучих – антраците и коксе».
Противореча самому себе проф. В.Е. Грум-Гржимайло устраивает топливник минимальных размеров, весь объем которого заполняется дровами, не оставляя достаточного объема для сжигания горючих газов, и выпускает газы для сжигания в холодильник.
С. 42 Перенесение горения в колодцы и обороты ухудшает горение. Но проф. В.Е.Грум-Гржимайло сделал еще хуже. Горячие газы он выпускает из топки в среду холодных газов, в пространство над топкой, где происходит перемешивание с остывшими газами, моментальное снижение температуры газов и выпадение сажи. По сравнению с камерой (печи Грум-Гржимайло) условия горения в «оборотах» и «колодцах» значительно лучше. А печи проф. В.Е.Грум-Гржимайло специально предназначена для охлаждения газов. Эту роль она прекрасно выполняет. Газы на уровне «хайла топки снижаются до 100-150оС.
|
с. 114 «Вышеописанная печь (фиг. 108)-печь для отопления крупных помещений, диаметром около 1.100 мм, каждый пояс который склепан из 2 1/2 листов кровельного железа размером 1400х700 мм. Число употребленных листов- 10 шт. Размер дров —10 верш. Печь примыкает к стене с дымоходом.
Фиг. 109 — печь того же типа для одноэтажных казарм для рабочих с дымовой трубой, основанной на печи. Эти печи пользуются большой популярностью на Челябинских буро угольных копях и в г. Челябинске, ибо очень хорошо работают на буром угле».
с. 113 Неравномерность в прогреве колодцев вызывает однобокое расширение кладки печи и ее растрескивание. Растрескивание делает устройство воздушных ходов для душников непрочным ибо в растрескавшейся печи душники начинают выносить в комнату угар. В спроектированной мною печи (фиг. 108) нагревание печи идет от верха к низу по всему сечению совершенно равномерно, печь трескаться не будет, но я все же отказался от устройства душников и предпочел для ускорения процесса остывания печи сделать стенки почти в 1/4 кирпича без уменьшения их прочности.
|
|
Про «холодильник» в печи Грум-Гржимайло написал на с. 3 «Пламенные печи» принцип работы своих печей сравнил с работой керосиновой лампы: «Принцип действия керосиновой лампы. Составные части продуктов горения тянутся струями кверху, практически не смешиваясь друг с другом. Если пропустить этот слоистый поток через узкий прорез горелки с большой скоростью и выпустить в широкую полость лампового стекла – пламя вспыхивает блестящим ореолом»
Роль «узкого прореза горелки» в данном случае выполняет хайло в центре перекрытия топливника.
Про «холодильник» не раз писал сам П. – проблемой печей Грум-Гржимайло до написания диссертации считал перегрев этого «холодильника» и не раз приводил графики температур для хайла в 800-945 градусов и 450 градусов под перекрышей в этом «холодильнике» охлаждение до 200 градусов под перекрышей П. фиксировал только в моменты, когда не закрывал вьюшку в течение 1-2 часов после окончания топки, поверяя свои советы «забывать» закрывать вьюшку для сравнения с печами с «оборотами».
Термин «холодильник» появился только для оправдания критики главного преимущества печи Грум-Гржимайло – абсолютно равномерный прогрев печи по периметру, что исключало появление трещин в печи за счет того, что хайло в настоящей печи Грум-Гржимайло было в центре. Горячие газы, поднявшись под перекрышу, затем равномерно опускались вдоль наружных стенок печи, постепенно охлаждаясь для самопроизвольного удаления остывающих газов в трубу, освобождая место для горячих газов поступающих в печь из хайла. Подгородник же ставил опыты по устройству нескольких отверстий для выхода газов из топливника, чем нарушил равномерность прогрева печи, что признал сам.
Вот подлинные слова Подгородника из книги 1934 г. «Комнатные печи».
«Но все-таки в отношении равномерности прогрева наружных стенок печи пол периметру печь системы проф. Грум-Гржимайло в чистом виде с хайло, расположенным в центре камеры с одной восходящей струей газов, разливающейся под сводом между контрфорсами, обеспечивает более равномерный прогрев стенок печи по периметру» Но это было до диссертации. Но после того как вместо контрфорсов Грум-Гржимайло Подгородник устроил в печи внутренние насадки, на касающиеся внешних стенок, но обладающими значительными охлаждающие поверхности и большой дополнительный массив кирпича. Вместо относительно слабого охлаждения наружными стенками печи Грум-Гржимайло лишь для организации поступательного движения газов вдоль стенок вниз в трубу, Подгородник ввел дополнительный массив кирпича, охлаждающий дымовые газы и вызывающий осаждение сажи. Именно для избежания неизбежного охлаждения дымовых газов Подгородник устроил прогары в топливнике чтобы хотя в трубе не стекал конденсат, поэтому предлагал каждую печь проверять на наличие конденсата и измерять температуру дымовых газов, хотя бы укладкой кусочка олова, если олово плавилось (т.е. температура в трубе с открытыми прогарами была выше 232 градусов), то часть прогаров закладывалась кирпичом до тех пор, пока олово при топке переставало плавиться.
|
|
текст диссертации иуды Иосифа Самуиловича Подгородника
|

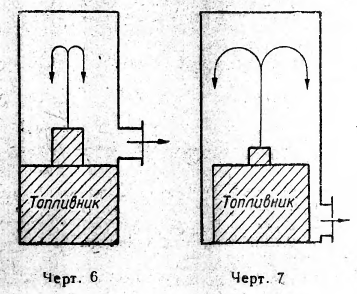

текст книги «Пламенные печи» В.Е.Грум-Гржимайло, схемы движения дымовых газов бесканальных (колпаковых) печей
|
|
С.43 Сохраняя «вольное» движение газов в печи, я заменил контрфорсы кирпичными столбами, установленными на топке и несвязанными с наружными стенками печи для избежания появления трещин в наружных стенках печи, вследствие распора более нагретыми, расширившимися внутренними частями печи и кроме того, в боковых стенках топливника сделал отверстия для пропускания части дымовых газов через эти отверстия. Печь не имела железного кожуха. Печь не изменила существенно движения газов печи Грум-Гржимайло. Существенно изменилась лишь конструкция элементов печи, аккумулирующих тепло. Достижением в этой печи было освобождение от железного футляра, уничтожение связи внутренней кладки печи с наружными стенками и, как следствие возможность постройки печей без трещин. Кроме того, хотя в меньшей степени, чем в печи Грум-Гржимайло, наблюдалось выпадение сажи и отложение ее на внутренней поверхности наружных стенок печи.
|
с. 113 Такое устройство печи гарантирует очень быстрый и равномерный ее прогрев, полное отсутствие копоти и сажи и прочность, несмотря на тонкие стенки
|
|
|
|
|
В 50 году Подгородник . уже не пишет для чего делал эти шпуры – прогреть дымовые газы после своего «холодильника» уходящие в трубу (написано в 1934 г.). В 1956 г., уже после защиты диссертации, призывал строить все колпаковые печи обязательно в металлическом кожухе в целях пожарной безопасности. При этом, сравнение явного выпадения сажи во вновь построенных печах, производится с печами, в которых 30 лет выпадение сажи в печах не замечали. Кроме того, Подгородник сделал между каждым рядом столбов отдельное хайло, их могло быть 2, 3, 4 (Подгородник, «Комнатные печи», 1934), тем самым разрушив равномерность прогрева стенок печи по периметру. Фотография из указанной книги печи Подгородника без кожуха, без изразцов, но со столбиками "холодильника" вместо контфорсов печи Грум-Гржимайло.
В ГОСТы такую дурость не могли включить, там были только схемы Грум-Гржимайло с одним хайло в центре перекрытия топливника.
|
|
