ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 18051-83



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Государственным комитетом СССР по материально-техническому снабжению

ИСПОЛНИТЕЛИ

А.Н. Павлов, В.В. Антонов, В.А. Семенюк

ВНЕСЕН Государственным комитетом СССР по материально-техническому снабжению

Зам. председателя В.Н. Ксинтарис

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.01.83 № 235

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ

Технические условия

Wooden packade for heatimsulating materials and products. Technikal requirements

ГОСТ
18051-83

Взамен

ГОСТ 18051-76

Постановлением Государственного комитета СССР по стандартам от 19 января 1983г. № 235 срок действия установлен                                                                                               с 01.01.84

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на деревянные ящики, обрешетки, щиты и планки, предназначенные для упаковывания, транспортирования и хранения теплоизоляционных материалов и изделий, поставляемых для нужд народного хозяйства и для экспорта

Ящики и обрешетки должны удовлетворять требованиям ГОСТ 5959-80, ГОСТ 2991-85 ГОСТ 10198-91 ГОСТ 12082-82, ГОСТ 15846-79 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Тара должна изготовляться следующих видов и типов:

ящики типов III и VI по ГОСТ 5959-80;

» » II-1, III-2, V-1, VI-1, VI-2, по ГОСТ 2991-76; типа I-2-по ГОСТ 10198-91;

обрешетки типа III по ГОСТ 12082-82;

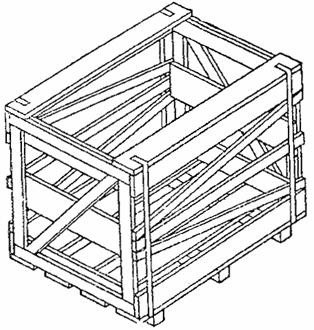

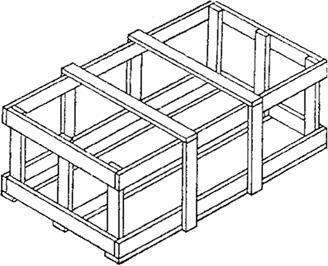

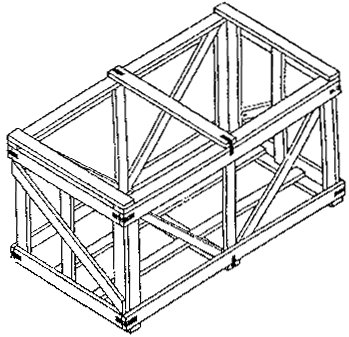

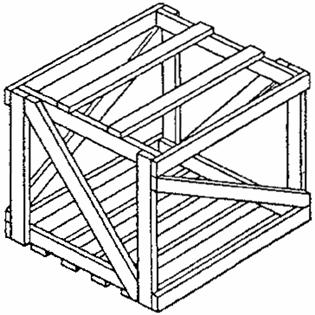

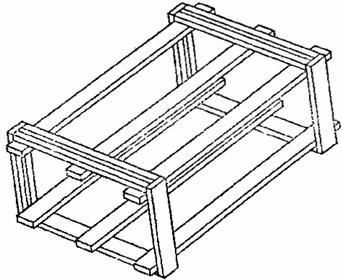

обрешетки (черт. 1-5)

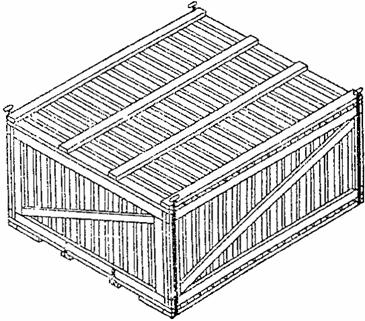

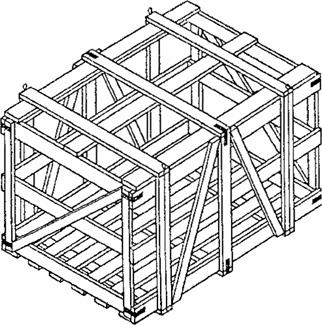

ящики (черт. 7-11);

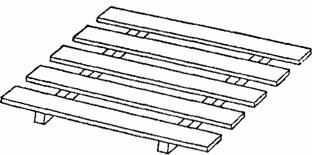

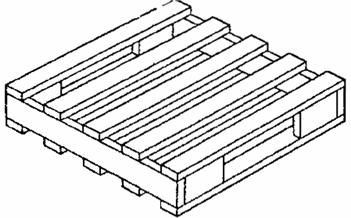

щиты неразборные (черт. 12-14), в том числе многооборотные (черт. 13);

планки длиной 1000, 1100 и 1500 мм, сечением 19Х40 25Х50 мм.

(Изм редакция изм № 1, 2, 3, 4)

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

(Чертеж 6 исключен. Искл. № 4)

Черт. 7

Черт. 8

Черт. 9

Черт. 10

Черт. 11

Черт. 12

Черт. 13

Черт. 14

1.2. В обрешетке № 1 допускается поперечное расположение досок дна и установление на торцовой стенке вместо раскоса вертикальной планки.

Допускается щиты (черт. 12), предназначенные для теплоизоляционных плит из минеральной ваты на синтетическом и битумном связующем марок 75, 125, 150, 175, 200 и 250 при максимальной массе их в пакете до 40 кг, изготовлять без средней продольной планки.

(Нов. ред. Изм № 3)

1.3. Внутренние размеры ящиков и обрешеток должны соответствовать указанным в табл. 1.

Таблица 1

Номер ящика, обрешетки

Тип, номер чертежа

Внутренние размеры, мм

Масса груза, кг, не более

Вместимость, дм3

длина

ширила

высота

1

3

520

460

360

50

86,1

2

3

520

520

520

50

140,6

3

3

600

600

1020

50

367,2

4

3

680

450

1020

50

312,1

5

3

750

500

1020

50

382,5

6

VI по ГОСТ 5959-80

750

650

450

55

219,4

7

5

770

680

350

50

183,3

8

V-1 по ГОСТ 2991-85

780

600

545

100

255,1

9

3

830

550

1020

50

465,6

10

III по ГОСТ 12082-82

830

820

820

35

558,1

11

VI по ГОСТ 5959-80

900

550

600

55

297,0

12-1

III по ГОСТ 12082-82

1020

520

520

95

275,8

12-2

3

1020

520

520

50

275,8

12-3

4

1020

520

520

50

275,8

12-4

5

1020

520

520

50

275,8

13-1

1

1030

1030

70

80

74,3

13-2

7

1030

1030

70

80

74,3

14

8

1030

1030

450

500

477,4

15

V-1 по ГОСТ 2991-85

1030

1030

510

110

541,1

16-1

II-1 по ГОСТ 2991-85

1040

470

470

65

229,7

16-2

III по ГОСТ 12082-82

1040

470

470

65

229,7

17

3

1040

1020

520

200

551,6

18

2

1050

520

250

50

136,5

19

VI-1 по -ГОСТ 2991-85

1050

530

760

150

422,9

20

V-1 по ГОСТ 2991-85

1050

540

540

110

306,2

21

III по ГОСТ 5959-80

1050

650

450

35

307,1

22

VI по ГОСТ 5959-80

1050

950

600

55

598,5

23-1

III-2 по ГОСТ 2991-85

1070

1030

530

200

584,1

23-2

III-2 по ГОСТ 2991-85

1070

1030

530

200

584,1

24

III по ГОСТ 5959-80

1100

650

600

35

429,0

25

III по ГОСТ 5959-80

1100

700

700

35

539,0

26-1

III-2 по ГОСТ 2991-85

1100

1050

720

500

831,6

26-2

VI-2 по ГОСТ 2991-85

1100

1050

720

500

831,6

27

5

1130

680

350

50

268,9

28-1

III-2 по ГОСТ 2991-85

1130

850

520

200

499,5

28-2

VI-2 по ГОСТ 2991-85

1130

850

520

200

499,5

29-1

III-2 по ГОСТ 2991-85

1130

850

1030

500

989,3

29-2

VI-2 по ГОСТ 2991-85

1130

850

1030

500

989,3

30

III по ГОСТ 5959-80

1250

650

450

35

365,6

31

10

1196

800

1012

200

968,3

32

VI-1 по ГОСТ 2991-85

1300

1100

1125

200

1608,7

33

4

1350

1100

550

35

816,7

34

9

1600

1100

1150

500

2024,0

35

III по ГОСТ 12082-82

1650

550

550

65

499,1

36

9

1800

1200

1150

500

2484,0

37-1

III-2 по ГОСТ 2991-85

2050

1050

965

220

2077,2

37-2

VI-2 по ГОСТ 2991-85

2050

1050

965

220

2077,2

38

11

2150

2100

1120

300

5762,4

39

I-2 по ГОСТ 10198-91

2585

1750

1200

1000

5428,5

41

5

520

423

520

50

116,8

42

V-1 по ГОСТ 2991-85

702

702

1004

55

494,8

43

VI-1 по ГОСТ 5959-80

1020

1020

670

110

697,1

44

I-2 по ГОСТ 10198-91

2100

1600

1200

1000

4032,0

(Изменено и дополнено. Изм. № 3, 4)

Примечание. Сумма просветов щитов ящиков типов, V-1, VI по ГОСТ 2991-85, типа I-2 по ГОСТ 10198-91 должна быть (30±2)%, ширины щита, и для обрешеток типа III по ГОСТ 12082-82 - (55±2)% ширины щита.

1.4. Размеры щитов и их деталей должны соответствовать указанным в табл. 2.

Сечение полозьев щита (черт. 14) должно быть 50Х50 мм.

1.5. В обрешетке № 17 на дне должны устанавливаться полозья сечением 50х50 мм.

(Измененная ред. Изм № 1)

Таблица 2

Номер чертежа

Размер щитов, мм

Сечение деталей, мм

Предельная масса груза, кг

12

1000Х500

19Х50

100

1100Х600

1000Х1000

1500Х1000

13

1000Х500

22Х50

50

14

1000Х1000

22Х100

500

1040Х1040

22Х80

1500Х1000

25Х100

(Дополнено. Изм № 3)

Полозья должны быть расположены на расстоянии 100 мм от торцовой стенки обрешетки.

1.6 (Исключен. Изм. № 4)

1.7. Ширина досок обрешеток № 1-5, 7, 9, 12-2, 12-3, 12-4, 18, 27, 33, 41 должна быть 50 мм, обрешеток № 17 - 120 мм.

Ширина досок дна и крышки обрешетки № 13-1 должна быть 60 мм, длина досок боковых стенок - 200 мм.

Ширина досок ящиков № 31, 34, 36 должна быть 100 мм; ящика № 38 - 90 мм.

1.8. Предельные отклонения от установленных размеров планок, щитов и их деталей не должны превышать в миллиметрах:

+5                    -     при длине до 500 мм включ;

+10                  -     » » св. 500 мм;

±3                    -     по ширине дощечек и планок;

±1                    -     » толщине дощечек и планок.

1.9. Размеры и количество деталей ящиков и обрешеток должны соответствовать указанным в приложении 1.

1.10. Обозначение кода ОКП по Общесоюзному классификатору, объем древесины и наружные размеры ящиков и обрешеток приведены в приложении 2.

1.9, 1.10 (Измен. № 4)

1.11. Продукция, предназначенная для упаковывания в ящики, обрешетки, щиты и планки, приведена в рекомендуемом приложении 3.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики, обрешетки, щиты, планки и их комплекты должны изготовляться в соответствии с требованиями ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ 10198-91, ГОСТ 12082-82, ГОСТ 15846-79 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Ящики, обрешетки, планки, щиты и планки фанерных ящиков должны изготовляться из древесины мягких лиственных пород и березы по ГОСТ 2695-83, хвойных пород - по ГОСТ 24454-80 и ГОСТ 8486-66.

(Дополнено. Изм. № 1)

Ящики с применением листовых древесных материалов должны изготовляться из фанеры сортов  всех марок по ГОСТ 3916.1-89 и сортов  всех марок по ГОСТ 3916.2-89, твердой древесно-волокнистой плиты всех марок групп качества А и Б по ГОСТ 4598-86.

(Новая редакция. Изм. № 4)

2.3. Влажность древесины досок, планок и раскосов ящиков, обрешеток, щитов и планок должна быть не более 22%.

Допускается изготовлять доски, планки и раскосы ящиков, обрешеток, щитов и планок с влажностью более 23%, при этом ящики и обрешетки должны иметь дополнительные крепления в виде поясов или угольников из стальной упаковочной ленты.

2.4. Параметр шероховатости поверхности деталей ящиков, обрешеток, планок фанерных ящиков Rmmax не должен превышать 1250 мкм по ГОСТ 7016-82.

2.5. Сборку обрешетки № 13-1 и ящика № 13-2 производят гвоздями П3Х70 - 80 мм по ГОСТ 4034-63.

(Изм. № 1)

Доски торцовых стенок крепят к боковым стенкам двумя гвоздями с каждой стороны. Доски дна и крышки крепят к горловым стенкам двумя гвоздями с каждой стороны, а крайние доски дна и крышки обрешетки № 13-1 дополнительно к боковым стенкам двумя гвоздями с каждой стороны, ящика № 13-2 - тремя гвоздями с каждой стороны.

2.6. Сборку обрешетки № 18 производят гвоздями П2,2х50 мм по ГОСТ 4034-63. Продольные доски дна и крышки прибивают к поперечным доскам, а вертикальные планки - к поперечным и продольным доскам дна и крышки двумя гвоздями с каждой стороны.

2.7. Обрешетка № 18 и ящики № 13-2, 14 по торцам должны обиваться поясами из стальной упаковочной ленты 0,50х20 мм по ГОСТ 3560-73. Концы ленты соединяют внахлестку. Лента должна крепиться одним гвоздем к каждой доске по обоим торцам ящика.

2.8. По согласованию с потребителем допускается обивать углы всех обрешеток угольниками из листовой стали или стальной упаковочной ленты длиной 120-150 мм, сеченном 0,30-0,50Х15-20 мм по ГОСТ 3560-73.

2.9. Сбоку щитов и ящика № 14 производят по ГОСТ 2991-85. Пояс из деревянных планок ящика крепят угольниками длиной 200 мм из стальной упаковочной ленты 0,50Х20 мм по ГОСТ 3560-73.

2.10. Сборку щитов и ящиков № 31, 34, 36 и 38 производят по ГОСТ 2991-85.

(Измен. ред. Изм. № 4)

2.11. Крайние поперечные планки дна ящика № 31 сечением 50Х50 мм прибивают на расстоянии 80 мм от торцов досок дна.

Ящики по торцам должны быть обиты стальной упаковочной лентой 0,50х20 мм по ГОСТ 3560-73 или проволокой диаметром 2,2 мм по ГОСТ 3282-74.

Лента или проволока должны крепиться двумя гвоздями к каждой доске, крышки, боковых стенок и доскам дна.

2.12. Ящики № 34, 36 по крайним поясам из деревянных планок (кроме крышки) должны быть обиты проволокой диаметром 8-10 мм по ГОСТ 3282-74. Конец проволоки загибают и сваривают. Проволока должна крепиться к каждой доске боковой стенки одним гвоздем 3,0х70-80 мм по ГОСТ 4034-63.

Углы и пояс из деревянных планок ящиков № 34, 36 должны быть скреплены угольниками из стальной упаковочной ленты 0,50х20 мм длиной 200 мм по ГОСТ 3560-73.

(Измен. ред. Изм. № 4)

2.13. На крайние доски дна ящика № 38 прибивают по две планки сечением 25Х75 мм длиной 300 мм. Каждую планку крепят двумя гвоздями П3Х70 мм по ГОСТ 4034-63.

Ящики по вертикальным планкам боковых стенок с заходом на планки дна должны быть обиты стальной упаковочной лентой 0,90Х30 мм длиной 1700 мм по ГОСТ 3560-73.

Углы средних планок дна и нижних горизонтальных планок торцовых стенок должны быть скреплены угольниками из стальной упаковочной ленты 0,50Х20 мм длиной 200 мм по ГОСТ 3560-73.

2.14. Ящики № 39 и 44 по крайним поясам из деревянных планок (кроме крышки) должны быть обиты стальной упаковочной лентой 0,90Х40 мм по ГОСТ 3560-73.

(Новая. ред. Изм. № 3)

Углы и пояс из деревянных планок должны быть скреплены угольниками из стальной упаковочной ленты 0,90Х40 мм длиной 300 мм по ГОСТ 3560-73. Угольники должны прибиваться не менее чем двумя гвоздями с каждого конца.

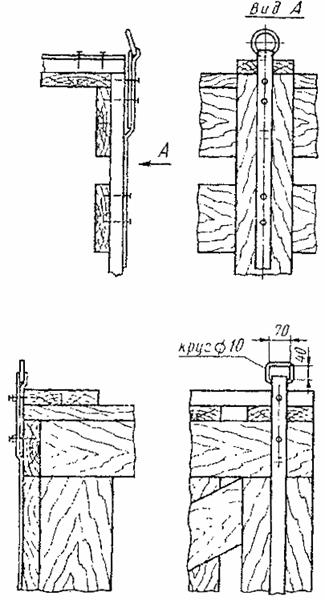

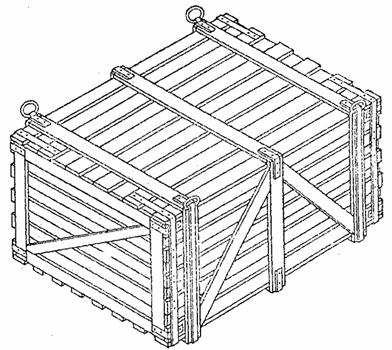

2.15. В ящиках № 38, 39, 44 должны быть предусмотрены петли из стальной проволоки диаметром 10 мм по ГОСТ 3282-74 или кольца с внутренним диаметром 95 мм из стальной проволоки диаметром 12-14 мм по ГОСТ 3282-74 (черт. 11).

Крепление колец и петель из стальной проволоки на ящиках должно производиться, как указано в приложении 4.

(Измен. ред. Изм. № 3, 4)

2.16. Поперечные планки и раскосы щитов (черт. 12 и 13) прибивают к продольным планкам двумя гвоздями П2Х45 мм по ГОСТ 4034-63.

2.17. Поперечные планки шита (черт. 12) прибивают на расстоянии до 50 мм от торцов продольных планок для щитов длиной 500 мм и на расстоянии до 100 мм - для щитов длиной 1000 мм.

2.18. При сборке щита (черт. 13) расстояние между средними поперечными планками должно быть 400 мм.

2.19. Полозья щита (черт. 14) должны располагаться на расстоянии не более 200 мм от торцов досок. Доски прибивают к полозьям гвоздями 3,5Х4,0Х90-100 мм по ГОСТ 4028-63. Расстояние между досками должно быть 80, 125 мм.

При сборке щитов гвозди должны располагаться на расстоянии 15 мм от торцов и кромок планок (черт. 12 и 13), от кромок досок (черт. 14). Каждая поперечная планка, раскос и доска должны быть прибиты двумя гвоздями с каждой стороны, при этом гвозди должны располагаться в шахматном порядке.

2.20. Ящики и обрешетки должны выдерживать вибрационные нагрузки по ГОСТ 26838-86 при высоте штабеля 3 м. Показатель механической прочности на вибропрочность определяют при разногласиях в оценке качества ящиков и обрешеток.

2.20 (Дополнено. Изм. № 3)

3. ТРЕБОВАНИЯ К ЯЩИКАМ И ОБРЕШЕТКАМ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРОДУКЦИИ, ПОСТАВЛЯЕМОЙ НА ЭКСПОРТ, В ТОМ ЧИСЛЕ В СТРАНЫ С ТРОПИЧЕСКИМ КЛИМАТОМ

3.1. Ящики и обрешетки должны изготовляться в соответствии с требованиями ГОСТ 24634-81 и настоящего стандарта.

3.2. Параметр шероховатости наружных поверхностен детален плотных ящиков Rmmax не должен превышать 320 мкм по ГОСТ 7016-82.

Параметр шероховатости поверхности полозьев, вyутренних поверхностей деталей ящиков и поверхностей деталей решетчатых ящиков и обрешеток Rmmax не должен превышать 1250 мкм по ГОСТ 7016-82.

По согласованию с потребителем допускается изготовлять ящики и обрешетки с параметром шероховатости наружных поверхностей Rmmax не более 1250 мкм по ГОСТ 7016-82.

3.3. При транспортировании грузов в страны с влажным тропическим климатом стальную ленту для обтяжки или обивки углов, угольники, головки гвоздей необходимо защищать перхлорвиниловыми эмалями марки ХВ-124 по ГОСТ 10144-89 или другими марками перхлорвиниловых эмалей по нормативно-технической документации в соответствии с требованиями ГОСТ 9.401-91

Допускается применять клеи марки БФ-2 по ГОСТ 12172-74.

(Измен. ред. Изм. № 4)

4. ПРАВИЛА ПРИЕМКИ

4.1. За партию принимают количество ящиков, обрешеток, щитов или планок одного типа, размера, оформленное одним документом о качестве.

Документ о качестве должен содержать:

наименование предприятия-изготовителя и (или) его товарный знак;

его подчиненность;

номер и объем партии;

номер ящика, обрешетки и обозначение настоящего стандарта.

(Измен. ред. Изм. № 3)

4.2. Для контроля качества ящиков, обрешеток или комплектов отбирают 5% от партии, но не менее 50 шт. При контроле партии ящиков или комплектов объемом менее 50 шт. проводят сплошной контроль.

Если в выборке окажется не более 2% ящиков или комплектов, не соответствующих требованиям настоящего стандарта, партию считают соответствующей требованиям настоящего стандарта.

Если в выборке более 2% ящиков или комплектов, не соответствующих требованиям настоящего стандарта, проводят повторный контроль на удвоенном количестве ящиков или комплектов, взятых от той же партии.

По результатам контроля удвоенной выборки партию считают не соответствующей требованиям настоящего стандарта, если более 2% ящиков или комплектов не соответствуют требованиям настоящего стандарта.

(Дополнено. Изм. № 4)

(Раздел 5 исключен. Изм. № 3)

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Транспортная маркировка и маркировка, характеризующая тару, должны соответствовать ГОСТ 14192-77

(Новая редакция. Изм. № 4)

6.2. На одной из дощечек щита (черт. 13) наносят надпись «Многооборотный».

6.3, 6.4 (Исключены. Изм. № 4)

6.5. Ящики и обрешетки должны транспортироваться в разобранном виде в комплектах щитов и деталей. Комплекты транспортируют пакетами по ГОСТ 21100-81 или в контейнерах.

Щиты и планки транспортируют по ГОСТ 21100-81.

6.6 (Исключен. Изм. № 4)

6.7. Комплекты ящиков и обрешеток, щиты и планки транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.


ПРИЛОЖЕНИЕ 1
Обязательное

РАЗМЕРЫ И КОЛИЧЕСТВО ДЕТАЛЕЙ ЯЩИКОВ И ОБРЕШЕТОК, мм

Номер ящика, обрешетки

Тип ящика, обрешетки или номер чертежа

Предельная масса груза в ящике, обрешетке, кг

Внутренние размеры

Вместимость, дм3

Толщина досок, мм

Планки, раскосы

Длина

Ширина

Высота

Торцевых стенок

Боковых стенок, дна и крышки

Торцовых стенок

Крышки, дна, боковых стенок

Сечение

Количество

Сечение

Количество

1

3

50

520

460

360

86,1

16

16

50Х16

6

50Х16

2

2

3

50

520

520

520

140,6

16

16

50Х16

6

50Х16

2

3

3

50

600

600

1020

367,2

19

19

50Х19

6

50Х19

2

4

3

50

680

450

1020

312,1

19

19

50Х19

6

50Х19

2

5

3

50

750

500

1020

382,5

19

19

50Х19

6

50Х19

2

6

VI

55

750

650

450

219,4

3

3

32Х16

8

32Х16

16

7

5

50

770

680

350

183,3

16

16

50Х16

6

50Х16

6

8

V-1

100

780

600

545

255,1

16

13

40Х16

4

-

-

9

3

50

830

550

1020

465,6

19

19

50Х19

6

50Х19

2

10

III

35

830

820

820

558,1

13

13

50Х16

4

50Х16

8

11

VI

55

900

550

600

297,0

3

3

32Х16

8

32Х16

16

12-1

III

95

1020

520

520

275,8

19

19

50Х19

4

50Х19

8

12-2

3

50

1020

520

520

275,8

19

19

50Х19

6

50Х19

2

12-3

4

50

1020

520

520

275,8

19

19

50Х19

6

50Х19

16

12-4

5

50

1020

520

520

275,8

19

19

50Х19

6

50Х19

6

13-1

1

80

1030

1030

70

74,3

25

25

-

-

-

-

13-2

7

80

1030

1030

70

74,3

22

22

-

-

-

-

14

8

500

1030

1030

450

477,4

22

19

60Х19

4

60Х19

50Х50

4

2

15

V-1

110

1030

1030

510

511,1

19

19

50Х19

4

50Х19

50Х50

6

2

16-1

II-1

65

1040

470

470

229,7

16

13

40Х16

4

40Х16

8

16-2

III

65

1040

470

470

229,7

19

19

50Х19

4

50Х19

8

17

3

200

1040

1020

520

551,6

22

22

60Х22

6

60Х22

50Х50

2

2

18

2

50

1050

520

250

136,5

19

19

-

-

50Х19

8

19

VI-1

150

1050

530

760

422,9

19

19

50Х19

8

50Х50

2

20

V-1

110

1050

540

540

306,2

19

19

50Х19

4

50х50

2

21

III

35

1050

650

450

307,1

3

3

32Х16

8

32х16

8

22

VI

55

1050

950

600

598,5

3

3

32Х16

8

32Х16

16

23-1

III-2

200

1070

1030

530

584,1

19

19

50Х19

8

50Х19

50х50

6

2

23-2

III-2

200

1070

1030

530

584,1

22

22

60Х22

8

60Х22 50Х50

6

2

24

III

35

1100

650

600

429,0

3

3

32Х16

8

32Х16

8

25

III

35

1100

700

700

539,0

3

3

32Х16

8

32Х16

8

26-1

III-2

500

1100

1050

720

831,6

22

22

75Х25

8

75Х25 75х50

6

2

26-2

VI-2

500

1100

1050

720

831,6

25

25

75Х25

8

75х25 75Х50

6

2

27

5

50

1130

680

350

268,9

19

19

50х19

6

50Х19

6

28-1

III-2

200

1130

850

520

499,5

19

19

50Х19

8

50Х19 50Х50

9

3

28-2

VI-2

200

1130

850

520

499,5

22

22

75Х22

8

75Х22 50Х50

9

3

29-1

III-2

500

1130

850

1030

989,3

19

19

50Х19

10

50Х19

50Х50

13

3

29-2

VI-2

500

1130

850

1030

989,3

22

22

75Х22

10

75Х22

50Х50

13

3

30

III

35

1250

650

450

365,6

3,2

3,2

32Х16

8

32Х16

8

31

10

200

1196

800

1012

968,3

19

19

50Х19

10

50Х19

50Х50

6

3

32

VI-1

200

1300

1100

1125

1608,7

19

19

50Х19

8

75Х50

2

33

4

35

1350

1100

550

816,7

16

16

50Х16

6

75Х50

50Х16

10

34

9

500

1600

1100

1150

2024,0

25

25

100Х32

6

100Х32

100Х25

9

7

35

III

65

1650

550

550

499,1

19

19

50Х19

4

50Х19

8

36

9

500

1800

1200

1150

2484,0

25

25

100Х32

6

100Х32

100Х25

9

7

37-1

III-2

220

2050

1050

965

2077,2

19

19

50Х19

8

75Х22

50Х50

9

3

37-2

VI-2

220

2050

1050

965

2077,2

22

22

75Х22

8

75Х25

50Х50

9

3

38

II

300

2450

2100

1120

5762,4

19

19

75Х25

10

75Х25

75Х25

18

4

39

I-2

1000

2585

1750

1200

5428,5

25

25

100Х45

100Х25

4

6

100Х45

100Х25

16

6

41

5

50

520

432

520

116,8

16

16

16Х50

6

16Х50

6

42

V-1 по ГОСТ 2991-85

55

702

702

1004

494,8

16

9

16Х40

4

-

-

43

VI-1 по ГОСТ5959-80

110

1020

1020

670

697,1

3,2

3,2

19Х50

10

19Х50

20

44

I-2 по ГОСТ 10198-91

1000

2100

1600

1200

4032,0

25

25

25Х75

10

25Х76

16

(Таблица изменена и дополнена. Изм. № 1, 3, 4)

Примечания:

1. В обрешетках № 10, 12-1, 16-2 и 35 - торцовые стенки собраны на двух вертикальных планках.

2. Ящик № 23-2 должен изготовляться с решетчатыми дном, крышкой и боковыми стенками с суммой просветов щитов (30±2)%.


ПРИЛОЖЕНИЕ 2
Обязательное

КОДЫ ОКП, НАРУЖНЫЕ РАЗМЕРЫ И ОБЪЕМ ДРЕВЕСИНЫ В ЧИСТОТЕ

Номер ящика, обрешетки

Код ОКП

Наружные размеры, мм

Объем древесины деталей на один ящик, обрешетку или щит в чистоте, м3

длина

ширина

высота

1

53 7111 7311

584

492

392

0,0090

2

53 7111 7312

584

552

552

0,0101

3

53 7111 7313

676

638

1058

0,0167

4

53 7111 7314

756

488

1058

0,0169

5

53 7111 7315

826

538

1058

0,0178

6**

53 7112 0206

788

688

488

0,0074

и 0,0072 фанеры

7

53 7111 7316

834

744

382

0,0109

7*

53 7111 7361









8*

53 7111 7341

844

626

571

0,0264

9

53 7111 7317

896

588

1058

0,0189

10*

53 7111 7362

888

878

878

0,0330

11**

53 7112 0201

938

588

638

0,0082

и 0,0087 фанеры

12-1*

53 7111 7363

1096

596

596

0,0308

12-1**

53 7111 7391









12-2

53 7111 7318

1096

558

558

0,0177

12-3*

53 7111 7364

1096

596

596

0,0234

12-3**

53 7111 7392









12-4

53 7111 7319

1096

596

558

0,0153

13-1

53 7111 7320

1080

1080

120

0,0268

13-2*

53 7111 7342

1074

1074

114

0,0572

13-2**

53 7111 7372









14*

53 7111 7313

1112

1106

557

0,0940

14**

53 7111 7373









15*

53 7111 7314

1106

1068

598

0,0710

15**

53 7111 7371









16-1**

53 7111 7375

1104

496

496

0,0382

16-2*

53 7111 7365

1116

546

546

0,0281

16-2**

53 7111 7393









17

53 7111 7321

1128

1064

614

0,0537

18

53 7111 7322

1050

558

326

0,0092

19*

53 7111 7345

1126

558

818

0,0579

19**

53 7111 7376









20**

53 7111 7377

1126

578

628

0,0156

21**

53 7112 0202

1088

688

456

0,0051

и 0,0092 фанеры

22**

53 7112 0203

1088

988

038

0,0105

0,0138 фанеры

23-1**

53 7111 7378

1146

1106

637

0,1057

23-2**

53 7111 7379

1158

1118

646

0,1005

24**

53 7112 0204

1138

688

606

0,0059

и 0,0111 фанеры

25**

53 7112 0205

1138

738

700

0,0064

и 0,0128 фанеры

26-1**

53 7111 7380

1191

1144

839

0,1593

26-2*

53 7111 7346

1200

1150

845

0,1338

26-2

53 7111 7301









27

53 7111 7323

1206

756

388

0,0154

27*

53 7111 7366









28-1**

53 7111 7381

1206

926

627

0,0989

28-2*

53 7111 7347

1218

938

636

0,0922

28-2**

53 711 7382









29-1**

53 7111 7333

1218

938

1146

0,1868

29-2*

53 7111 7348

1230

950

1155

0,1643

29-2**

53 7111 7384









30

53 7114 0701

1288

688

456

0,0056

и 0,0113 древесно-волокнистой плиты

31

53 7111 7302

1272

838

1100

0,0558

32*

53 7111 7349

1376

1138

1213

0,1324

33*

53 7111 7367

1414

1164

614

0,0279

34*

53 7111 7350

1714

1214

1257

0,1599

34**

53 7111 7385









35*

53 7111 7368

1726

626

626

0,0453

35**

53 7111 7394









36*

53 7111 7351

1914

1314

1257

0,1713

36**

53 7111 7336









37-1**

53 7111 73У7

2126

1132

1075

0,2353

37-2*

53 7111 7352

2138

1144

1084

0,2035

38*

53 7111 7353

2538

2188

1208

0,2967

39*

53 7111 7354

2725

1890

1340

0,5365

39**

53 7111 7388

2685

1850

1325

0,4920

41

53 7111 7325

584

496

552

0,0097

42**

53 7111 7371

766

720

1022

0,0347

43**

53 7111 7389

1064

1064

714

0,0240

и 0,0162 древесно-волокнистой плиты

44**

53 7111 7355

2200

1700

1300

0,3659

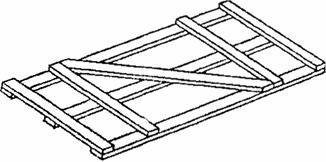

Щиты деревянные неразборные





53 7111 7331

1000Х500 (черт. 12)

0,0038



53 7111 7332

1000Х1000 (черт. 12)

0,0048



53 7111 7333

1000Х1000 (черт. 14)

0,0160



53 7111 7334

1040Х1040 (черт. 14)

0,0180



53 7111 7335

1500Х1000 (черт. 12)

0,0062



53 7111 7336

1500Х1000 (черт. 14)

0,0238

Щиты деревянные неразборные многооборотные





53 7111 7337

1000Х500 (черт. 13)

0,0062

* Для продукции, поставляемой на Крайний Север.

** Для продукции, поставляемой для экспорта.

(Таблица изменена и дополнена. Изм. № 1, 3, 4)

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Номер ящика, обрешетки или вид тары

Наименование продукции

Примечание

1

Сегменты, полуцилиндры совелитовые и вулканитовые

Для нужд народного хозяйства, кроме районов Крайнего Севера

2, 12-2, 12-4

Изделия перлитоцементные теплоизоляционные, асбестовермикулитовые теплоизоляционные, изделия из минеральной ваты высокотемпературостойкие, плиты минераловатные высокотемпературостойкие на бентоколлойдной связке, изделия перлитофосфогелевые теплоизоляционные, плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты перлитобитумные теплоизоляционные, плиты «Перлиталь»

То же

3, 4, 5, 9

Конструкции полносборные теплоизоляционные для трубопроводов, аппаратов и резервуаров

»

6

Жгут стеклянный теплоизоляционный

Экспорт

7, 27

Материал фильтрующий упругого стекловолокна

Для нужд народного хозяйства, районов Крайнего Севера

8

Изделия перлитокерамические теплоизоляционные

Крайний Север

10

Пенопласт

Крайний Север

11

Маты и полосы из стеклянного волокна

Экспорт, тропики

12-1

12-3

Плиты теплоизоляционные из минеральной ваты на синтетическом связующем, вата минеральная, плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты перлитобитумные теплоизоляционные

Крайний Север, экспорт

13-1

Картон асбестовый

Для нужд народного хозяйства, кроме районов Крайнего Севера

13-2

То же

Крайний Север, экспорт

14

»

То же

15

Маты минераловатные прошивные, вата минеральная, плиты теплоизоляционные из минеральной ваты на синтетическом связующем, плиты теплоизоляционные ФС, шнур минераловатный

Крайний Север, экспорт, тропики

16-1

Блоки из пеностекла

Тропики

16-2

То же

Крайний Север, экспорт

17

Изделия перлитоцементные, перлитофосфогелевые теплоизоляционные, изделия перлитосиликатные для ограждающих конструкции котлоагрегатов

Для нужд народного хозяйства, кроме районов Крайнего севера

18

Плиты асбестовермикулитовые и асбестоперлитовые для судостроения, плиты асбестовермикулитовые для теплоизоляции конструкций, работающих при низких температурах

То же

19

Плиты теплоизоляционные из минеральной ваты на битумном связующем, изделия совелитовые

Крайний север, экспорт

20

Плиты теплоизоляционные известково-кремнеземистые

Экспорт

21

Клинья звукопоглощающие типа кзк, маты и полосы из стеклянного волокна (асим)

То же

22

Изделия теплоизоляционные из стеклянного штапельного волокна, холст стекловолокнистый марок ввт, ств

Экспорт, тропики

23-1

23-2

Плиты асбестовермикулитовые для судостроения, плиты асбестовермикулитовые для теплоизоляции конструкций, работающих при низких температурах

Экспорт, тропики

24

Маты без связующего из ультратонкого или супертонкого стеклянного волокна

Экспорт

25

Изделия теплоизоляционные из стеклянного штапельного подокна

То же

26-1

Изделия пенодиатомитовые и диатомитовые теплоизоляционные, изделия совелитовые, вулканитовые, асбозурит

Экспорт, тропики

26-2

То же

Для нужд народного хозяйства, районов Крайнего Севера

28-1

Изделия перлитоцементные теплоизоляционные

Тропики

28-2

То же

Крайний Север, экспорт

29-1

»

Тропики

29-2

»

Крайний Север, экспорт

30

Клинья звукопоглощающие типа кзк, маты и полосы из стеклянного волокна (асим)

Для нужд народного хозяйства, кроме районов Крайнего Севера

31

Изделия перлитоцементные теплоизоляционные

Для нужд народного хозяйства, кроме районов Крайнего Севера

32

Плиты теплоизоляционные из минеральной ваты на синтетическом связующем

Крайний Север

33

Холст стекловолокнистый марки ввт

Крайний север

34

Плиты теплоизоляционные известково-кремнеземистые

Крайний север, экспорт, тропики

35

Холст стекловолокнистый марки ввг, плиты теплоизоляционные из минеральной ваты на битумном связующем, изделия теплоизоляционные из стеклянного штапельного волокна

Крайний север, экспорт, тропики

36

Изделия теплоизоляционные известково-кремнеземистые

Крайний Север, экспорт

37-1

Плиты из минеральной ваты вф на синтетическом связующем, маты прошивные из минеральной ваты вф на металлической сетке

Экспорт, тропики

37-2

То же

Крайний Север

38

Изделия теплоизоляционные из стеклянного штапельного волокна

То же

39

Плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты перлитобитумные теплоизоляционные, плиты теплоизоляционные из минеральной ваты на синтетическом связующем, вата минеральная, маты минераловатные прошивные, плиты теплоизоляционные фс, плиты минераловатные повышенной жесткости на синтетическом связующем, конструкции полносборные теплоизоляционные для трубопроводов, аппаратов и резервуаров, шнур минераловатный

Крайний Север, экспорт

41

Плиты на основе муллитокремнеземистой ваты и глиняной связки, плиты перлитоцементные

Для нужд народного хозяйства, кроме районов Крайнего. Севера

42

Маты минераловатные прошивные, вата минеральная

Экспорт

43

Плиты теплоизоляционные из минеральной ваты на синтетическом связующем

То ле

44

Плиты теплоизоляционные из минеральной ваты на синтетическом связующем

Крайний Север

Планки

Вата минеральная, маты минераловатные рулонированные на синтетическом связующем

То же

Щиты

(черт. 12, 14)

Плиты минераловатные на синтетическом связующем, плиты теплоизоляционные из минеральной ваты на битумном связующем, изделия теплоизоляционные из стеклянного штапельного волокна, плиты торфяные теплоизоляционные, картон асбестовый, плиты минераловатные с вертикально ориентированным волокном (ламельные), картон теплоизоляционный из минеральной ваты

Для нужд народного хозяйства, кроме районов Крайнего Севера

Щиты многооборотные (черт. 13)

Плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты минераловатные повышенной жесткости на синтетическом связующем

Для нужд народного хозяйства, кроме районов Крайнего Севера

Примечания:

1. Допускается применять щиты (черт. 12, 14) при транспортировании изделий на синтетическом, битумном связующих, асбестового картона в районы Крайнего Севера, отдаленные районы и на экспорт железнодорожным и речным транспортом без перевалки.

2. Ящик № 39 допускается использовать для нужд народного хозяйства при упаковывании конструкций полносборных теплоизоляционных для трубопроводов, аппаратов и резервуаров.

3. По согласованию с потребителем допускается для упаковывания плит теплоизоляционных из минеральной ваты на синтетическом связующем для нужд народного хозяйства применять планки размерами 1100Х25Х50 мм.

(Таблица изменена и дополнена. Изм. № 3, 4)

ПРИЛОЖЕНИЕ 4
Обязательное

ПРИЛОЖЕНИЕ 5
Справочное

СРАВНЕНИЕ НОМЕРОВ ЯЩИКОВ, ОБРЕШЕТОК

Номер ящиков, обрешеток по ГОСТ 18051-83

Номер ящиков, обрешеток по ГОСТ 18051-76

Номер ящиков, обрешеток по ГОСТ 18051-83

Номер ящиков, обрешеток по ГОСТ 18051-76

1

-

21

-

2

-

22

-

3

-

23-1

-

.1

-

23-2

-

5

-

24

-

6

-

25

-

7

-

26-1

-

8

54

26-2

-

9

-

27

36

10

14

28-1

-

11

15

28-2

37-2

12-1

-

29-1

38-1

12-2

-

29-2

38-2

12-3

19-1

30

-

12-4

19-2

31

-

13-1

-

32

-

13-2

22-2

33

43

14

23

34

-

15

-

35

46

16-1

-

36

-

16-2

25-2

37-1

-

17

-

37-2

-

18

28

38

49

19

-

39

50

20

-





(Изм. редакция. Изм. № 4)

СОДЕРЖАНИЕ

1. Типы, основные параметры и размеры.. 1

2. Технические требования. 6

3. Требования к ящикам и обрешеткам, предназначенным для продукции, поставляемой на экспорт, в том числе в страны с тропическим климатом.. 8

4. Правила приемки. 8

6. Маркировка, упаковка, транспортирование и хранение. 9

Приложение 1 обязательное Размеры и количество деталей ящиков и обрешеток, мм.. 10

Приложение 2 обязательное Коды окп, наружные размеры и объем древесины в чистоте. 12

Приложение 3 рекомендуемое. 13

Приложение 4 обязательное. 15

Приложение 5 справочное Сравнение номеров ящиков, обрешеток. 16
