ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

ГОСТ 12506-81

Государственного комитета СССР по стандартам

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ Типы, конструкция и размеры Wooden windows for industrial buildings. Types, structure and dimensions

ГОСТ 12506-81 Взамен ГОСТ 12506-67 ГОСТ 16407-70

постановлением Государственного комитета СССР по делам строительства от 22 июля 1981 г. № 126 срок введения установлен

с 01.01.1984г.

Настоящий стандарт распространяется на деревянные окна, предназначенные для заполнения проемов в производственных и вспомогательных зданиях промышленных и сельскохозяйственных предприятий.

Окна, представленные в настоящем стандарте, рассчитаны на ветровую нагрузку 850 Н/м² (85 кгс/м²).

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. В зависимости от способа открывания окна, изготовляемые по настоящему стандарту, подразделяют на серии:

В - открывающиеся внутрь помещения;

Н - открывающиеся наружу;

Г - глухие (неоткрывающиеся).

1.2. Окна серий В и Н состоят из коробок, переплетов и остекления, серии Г - из коробок и остекления.

Окна серий В и Н представляют собой одинарную конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами остекления.

Окна серии Г представляют собой одинарную конструкцию с одним рядом остекления.

1.3. Окна серий Н и Г следует применять только в одноэтажных зданиях, а серии В - в одно- и многоэтажных зданиях.

1.4. Заполнение проемов должно производиться: в зданиях промышленных предприятий одним или несколькими оконными блоками по высоте и ширине проема, а в зданиях сельскохозяйственных предприятий по высоте одним, а по ширине - одним или несколькими оконными блоками.

Примерные схемы заполнения оконных проемов приведены:

с простеночным остеклением для зданий промышленных предприятий - в приложении 1;

с ленточным остеклением для зданий промышленных предприятий в приложении 2;

с простеночным остеклением для зданий сельскохозяйственных предприятий - в приложении 3.

1.5. В зданиях промышленных предприятий для заполнения проемов высотой более 18 М (М = 100 мм) и шириной 30 М должны применяться оконные блоки с шириной деталей коробки 124 мм.

1.6. На чертежах настоящего стандарта указаны размеры в миллиметрах неокрашенных деталей и изделий.

1.7. Габаритные размеры окон для зданий промышленных предприятий указаны на черт. 1, а для зданий сельскохозяйственных предприятий - на черт. 2.

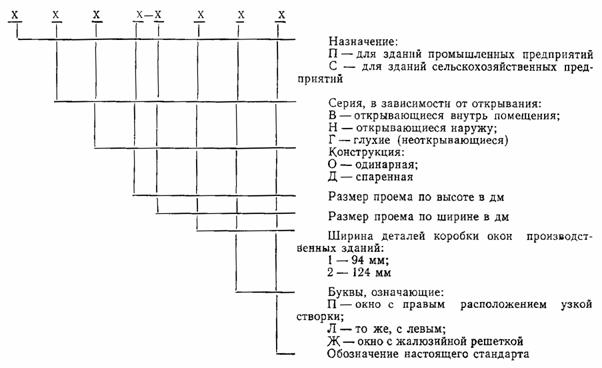

1.8. Устанавливают следующую структуру условного обозначения (марки) окон:

Примеры условных обозначений:

Окно для зданий промышленных предприятий, открывающееся внутрь помещения, спаренной конструкции, высотой 18 и шириной 30 дм, при ширине деталей коробки 124 мм:

ПВД18-30.2 ГОСТ 12506-81

То же, с левым расположением узкой створки:

ПВД18-30.2Л ГОСТ 12506-81

Окно для зданий промышленных предприятий, открывающееся наружу, одинарной конструкции, высотой 12 и шириной 24 дм, при ширине деталей коробки 94 мм:

ПНО12-24.1 ГОСТ 12506-81

То же, неоткрывающееся (глухое), высотой 12 и шириной 18 дм:

ПГ12-18 ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий неоткрывающееся (глухое), высотой 6 и шириной 12 дм:

СГ6-12 ГОСТ 12506-81

То же, с жалюзийной решеткой:

СГ6-12Ж ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий, открывающееся внутрь помещения, одинарной конструкции, высотой 12 и шириной 18 дм:

СВО12-18 ГОСТ 12506-81

То же, спаренной конструкции:

СВД12-18 ГОСТ 12506-81

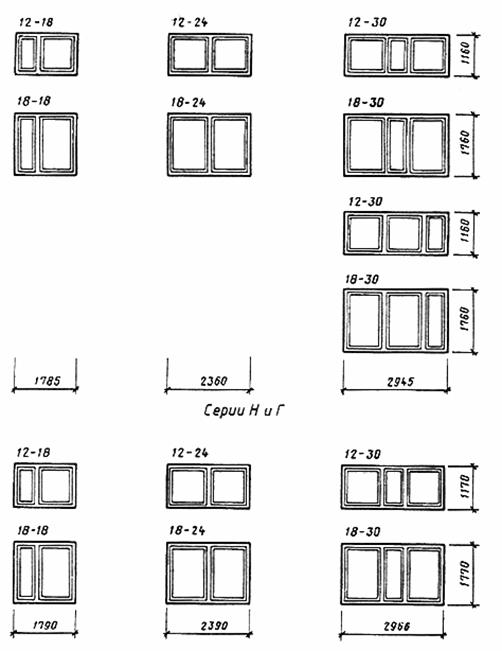

Габаритные размеры окон для зданий промышленных предприятий

Черт. 1

Примечания:

1. Схемы окон изображены со стороны фасада.

2. Цифры над схемами означают размеры окон в модулях.

3. Схемы заполнения переплетами показаны для окон серии Н.

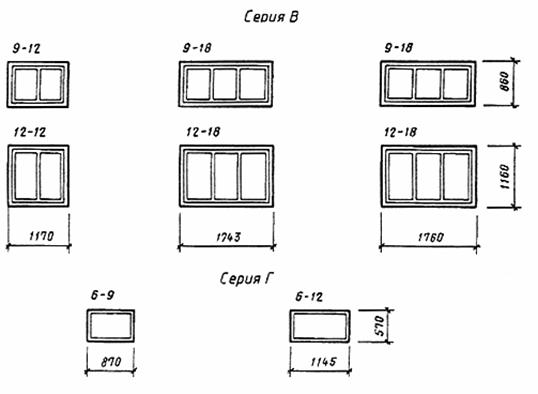

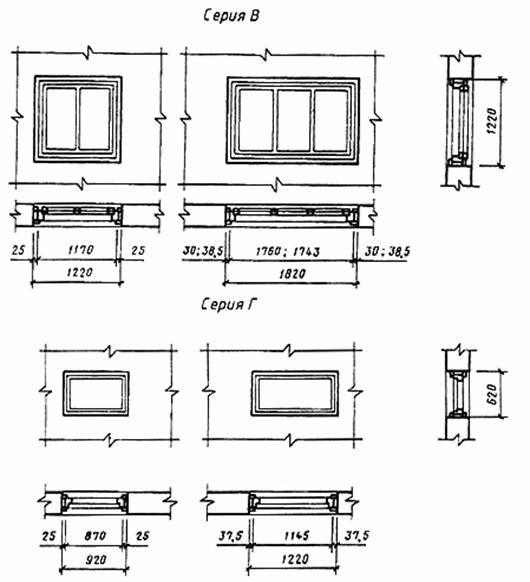

Габаритные размеры окон для зданий сельскохозяйственных предприятий

Черт. 2

Примечания см. на черт. 1.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна должны изготовляться в соответствии с требованиями ГОСТ 23166-78 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон серии В для зданий промышленных предприятий должны соответствовать указанным на черт. 3, а для сельскохозяйственных предприятий - на черт. 4. Форма и размеры сечений деталей окон серии В с одинарным остеклением указаны на черт. 5, а с двойным остеклением - на черт. 6.

2.3. Конструкция, форма, основные размеры и марки окон серии Н для зданий промышленных предприятий должны соответствовать указанным на черт. 7 и 8. Форма и размеры сечений деталей окон серии Н с одинарным остеклением указаны на черт. 9, а с двойным остеклением на черт. 10.

2.4. Конструкция, форма, основные размеры и марки окон серии Г для зданий промышленных предприятий должны соответствовать указанным на черт. 11, а для сельскохозяйственных предприятий - на черт. 12. Форма и размеры сечений деталей окон серии Г для зданий промышленных предприятий указаны на черт. 13, а для зданий сельскохозяйственных предприятий - на черт. 14.

2.5. Навеска створок должна осуществляться по схемам, указанным на черт. 3, 4, 7 и 8.

2.6. Петли, угольники, запорные приборы и винтовые стяжки окон должны удовлетворять ГОСТ 5088-78, ГОСТ 5091-78 и ГОСТ 5090-79.

Расположение приборов приведено в приложении 4.

2.7. Уплотнение притворов окон должно производиться пенополиуретановыми прокладками по ГОСТ 10174, а места их крепления указаны на чертежах сечений деталей.

2.8. В нижних брусках коробок окон серии В спаренной конструкции должны устраиваться прорези для отвода дождевой воды, располагаемые на расстоянии 50 мм от вертикальных брусков коробок.

2.9. Для остекления окон следует применять стекло по ГОСТ 111-78.

Спецификации стекол для окон приведены в приложениях 5 и 6.

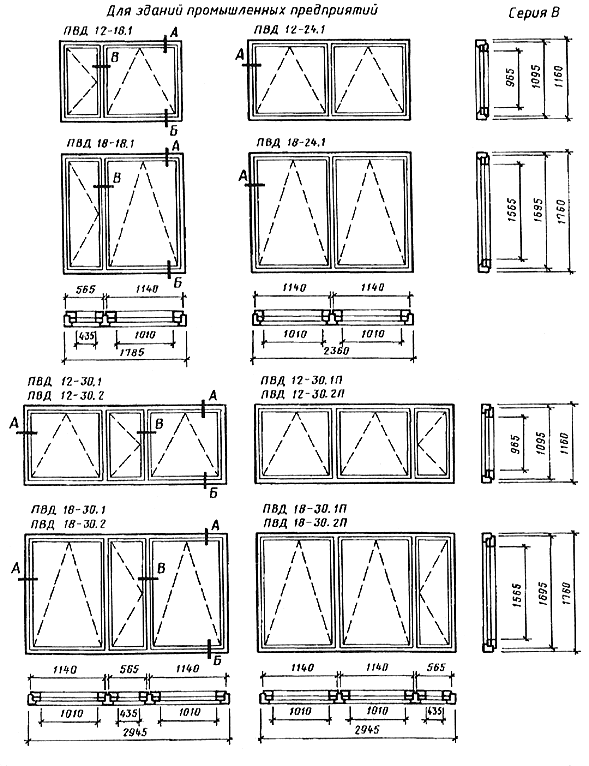

Конструкция, форма, основные размеры и марки окон

Черт. 3

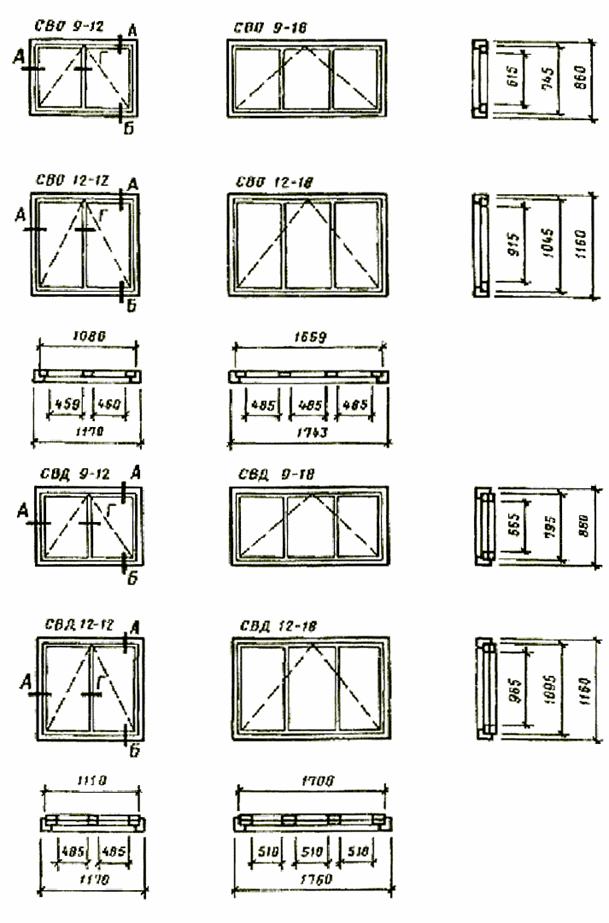

Для зданий сельскохозяйственных предприятий

Черт. 4

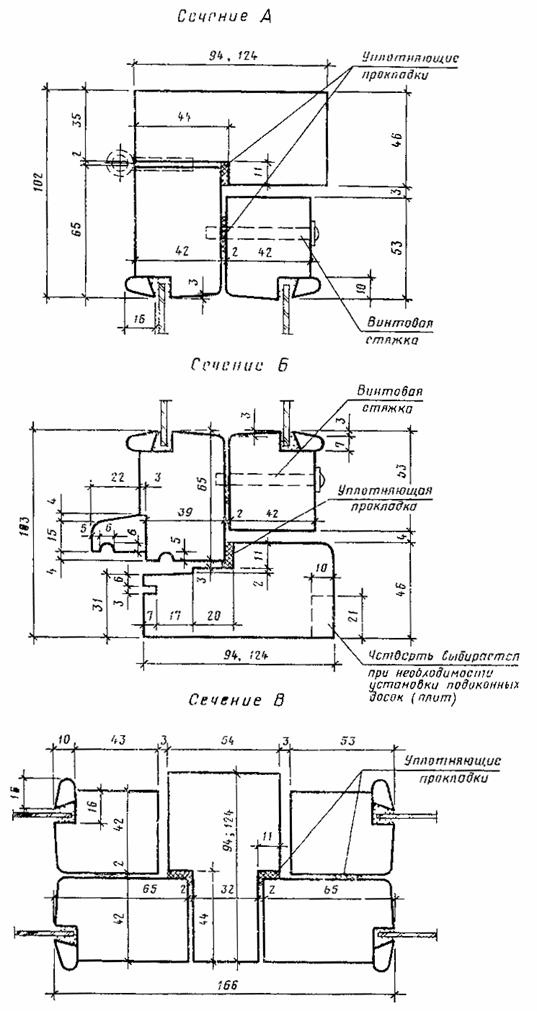

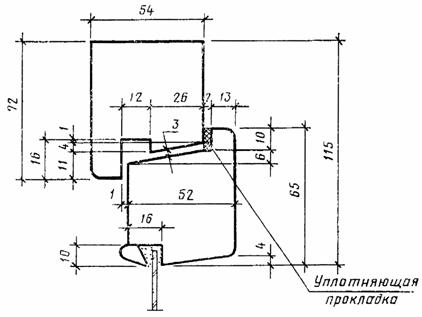

Серия В

С одинарным остеклением

Сечение А

Сечение Б

Сечение Г

Черт. 5

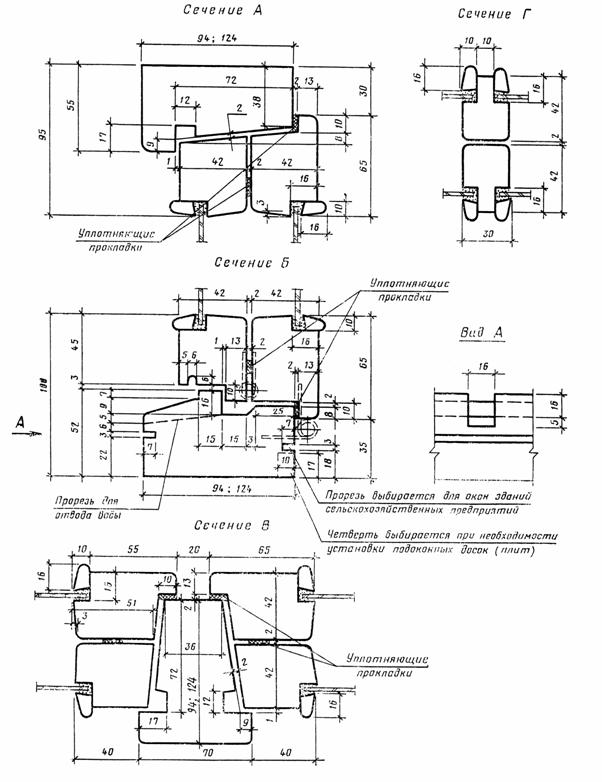

СЕРИЯ В

С двойным остеклением

Черт. 6

Конструкция, форма, основные размеры и марки окон

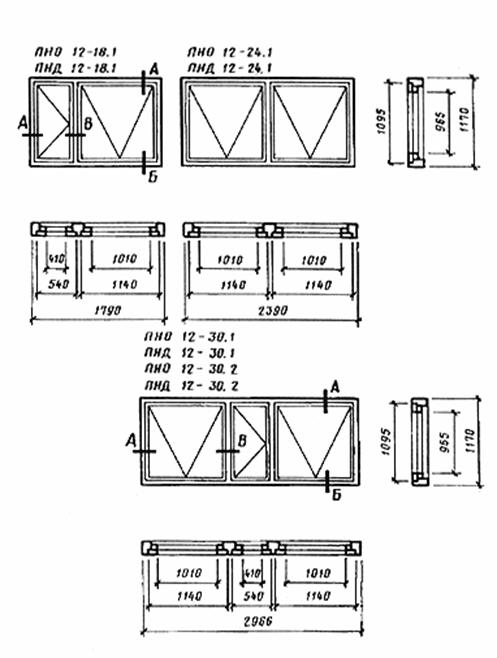

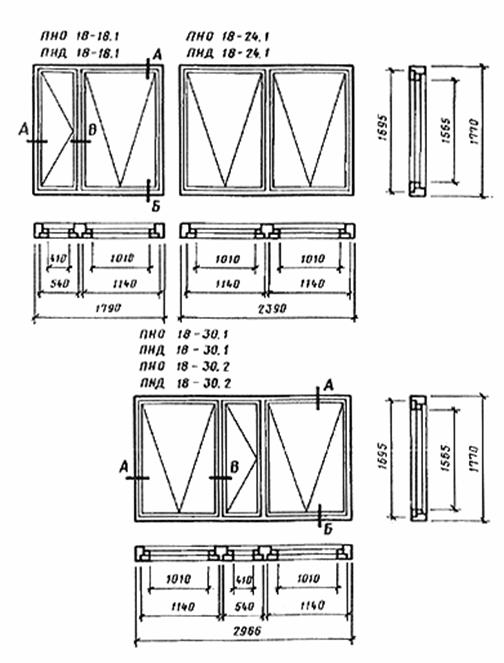

Серия Н

Для зданий промышленных предприятий

×åðò. 7

Черт. 8

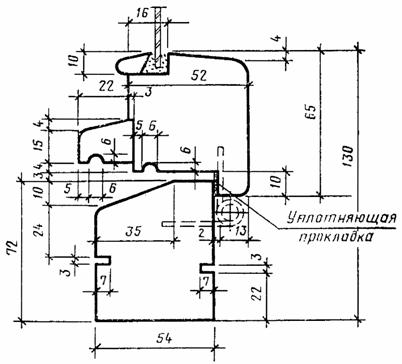

СЕРИЯ Н

С одинарным остеклением

Черт. 9

СЕРИЯ Н

С ДВОЙНЫМ ОСТЕКЛЕНИЕМ

Черт. 10

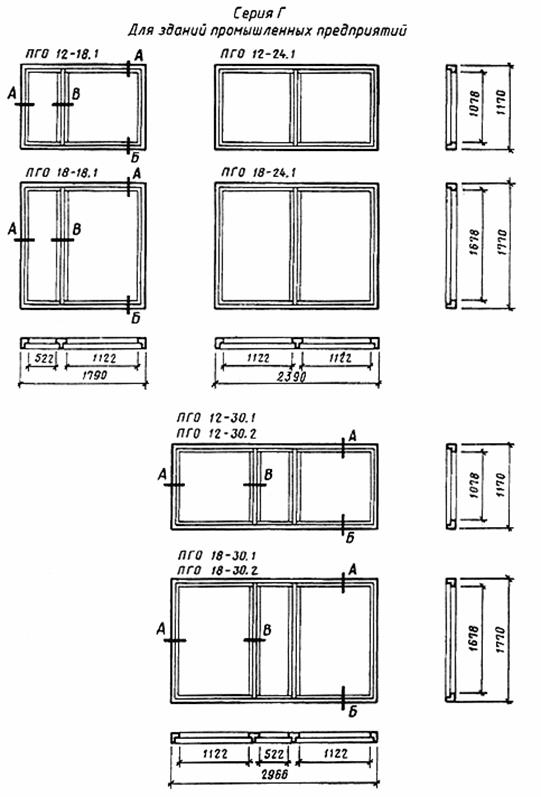

Конструкция, форма, основные размеры и марки окон

Черт. 11

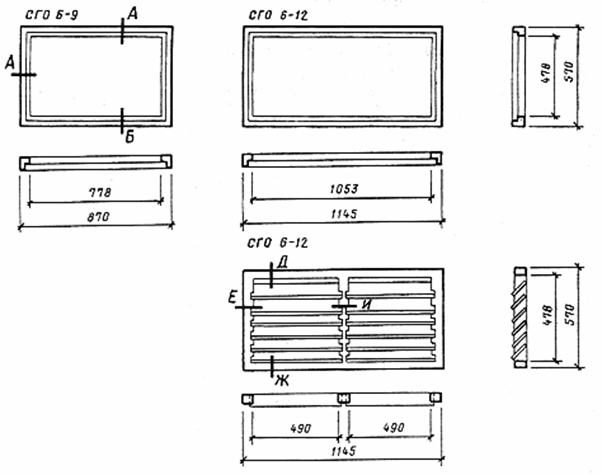

Для зданий сельскохозяйственных предприятий

Черт. 12

СЕРИЯ Г

Для зданий промышленных предприятий

Черт. 13

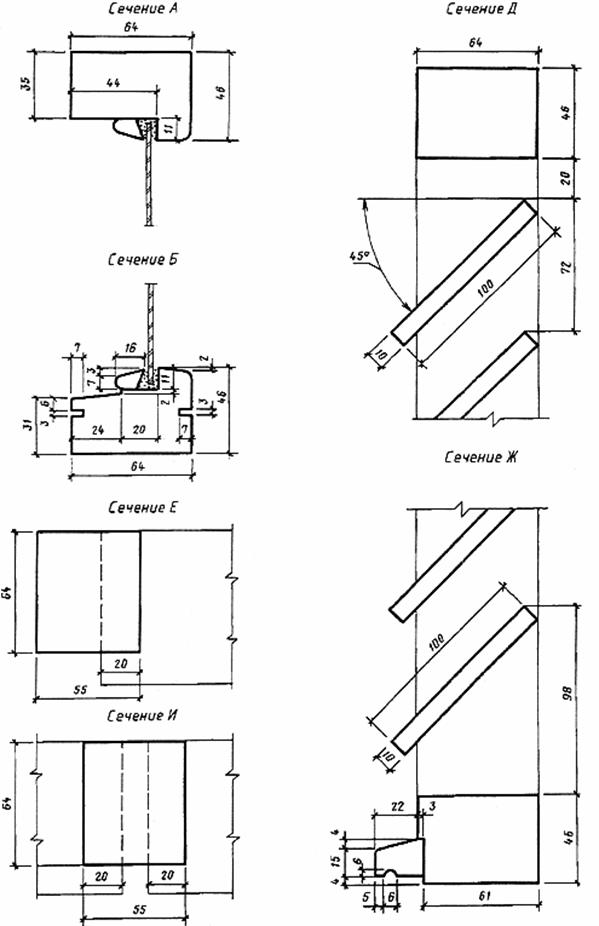

Для зданий сельскохозяйственных предприятий

Черт. 14

ПРИЛОЖЕНИЕ 1
Справочное

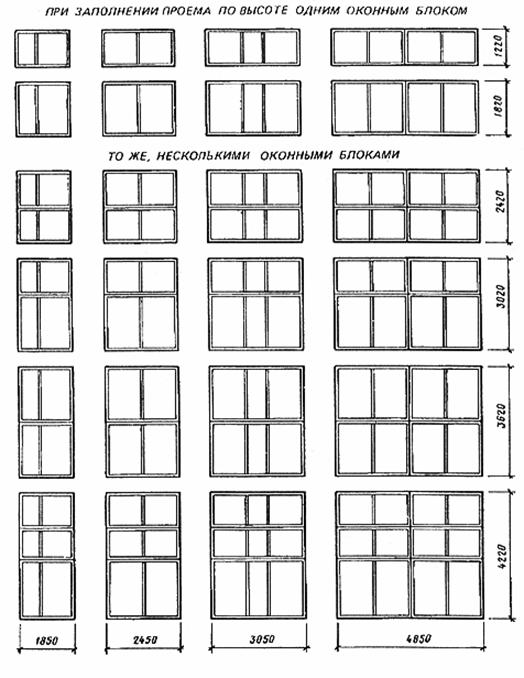

ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ
С ПРОСТЕНОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ
ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

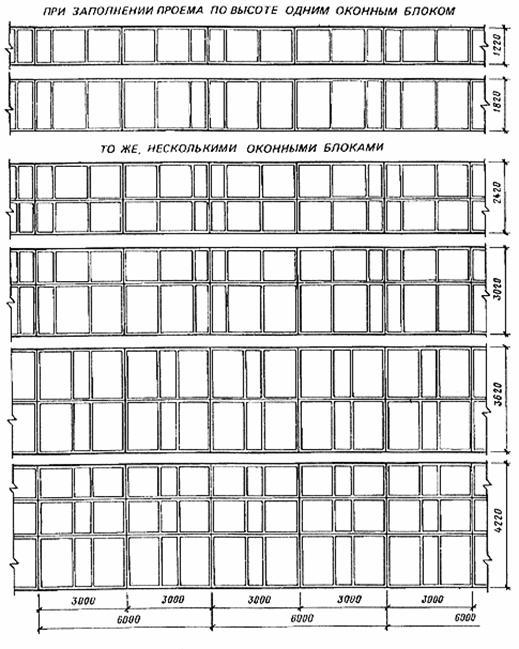

ПРИЛОЖЕНИЕ 2
Справочное

ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ
С ЛЕНТОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ
ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

ПРИЛОЖЕНИЕ 3
Справочное

ПРИМЕРНЫЕ СХЕМЫ ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ
С ПРОСТЕНОЧНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЗДАНИЙ
СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРЕДПРИЯТИЙ

ПРИЛОЖЕНИЕ 4
Рекомендуемое

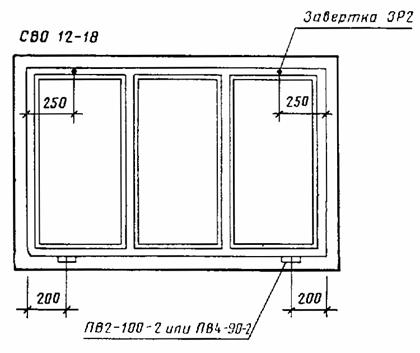

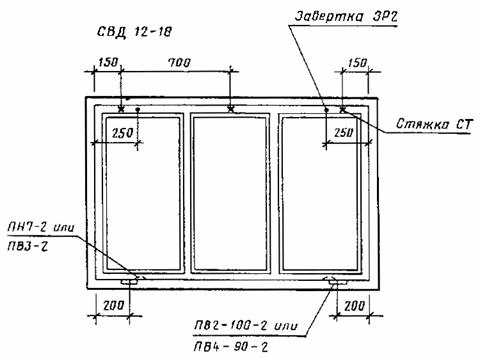

ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ

Черт. 1

Примечание:

В окнах ПВД 12-18.1; ПВД 18-18.1; ПНД 12-18.1; ПНД 18-18.1 завертки устанавливаются только при отсутствии механизмов открывания.

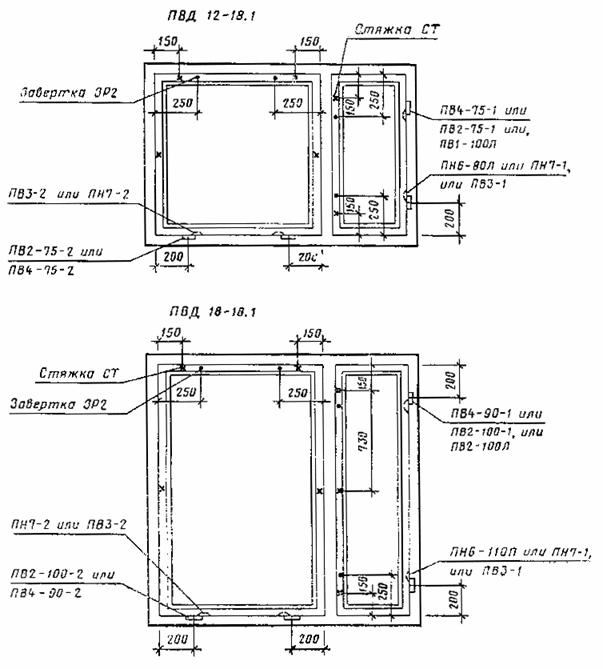

Серия В

Черт. 2

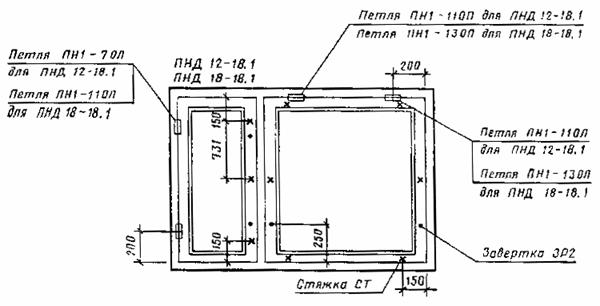

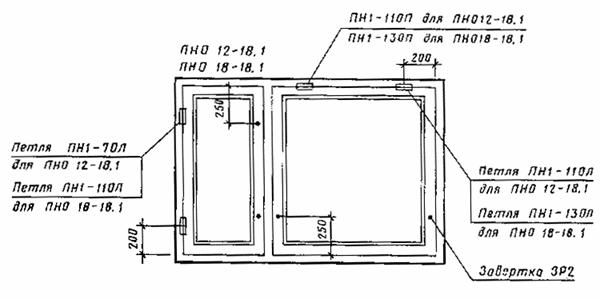

Серия Н

Черт. 3

ПРИЛОЖЕНИЕ 5
Справочное

Спецификация стекол для окон серии В

Марка окна	Размеры в мм			Количество
	высота	ширина	толщина
для зданий промышленных предприятий
ПВД 12-18.1	980 980	1025 450	4 3	2 2
ПВД 12-24.1	980	1025	4	4
ПВД 12-30.1	980 980	1025 450	4 3	4 2
ПВД 12-30.1П	980 980	1025 450	4 3	4 2
ПВД 12-30.2	980 980	1025 450	4 3	4 2
ПВД 12-30.2П	980 980	1025 450	4 3	4 2
ПВД 18-18.1	1580 1580	1025 450	4 3	2 2
ПВД 18-24.1	1580	1025	4	4
ПВД 18-30.1	1580	1025 450	4 3	4 2
ПВД 18-30.1П	1580 1580	1025 450	4 3	4 2
ПВД 18-30.2	1580 1580	1025 450	4 3	4 2
ПВД 18-30.2П	1580 1580	1025 450	4 3	4 2
для зданий сельскохозяйственных предприятий
СВО 9-12	630	475	3	2
СВО 9-18	630	500	3	3
СВО 12-12	930	475	3	2
СВО 12-18	930	500	3	3
СВД 9-12	680	500	3	4
СВД 9-18	680	525	3	6
СВД 12-12	980	500	3	4
СВД 12-18	980	525	3	6

ПРИЛОЖЕНИЕ 6
Справочное

Спецификация стекол для окон серий Н и Г

Марка окна	Размеры в мм			Количество
	высота	ширина	толщина
для зданий промышленных предприятий
ПНО 12-18.1	980 980	1025 425	4 3	1 1
ПНО 12-24.1	980	1025	4	2
ПНО 12-30.1	980 980	1025 425	4 3	2 1
ПНО 12-30.2	980 980	1025 425	4 3	2 1
ПНО 18-18.1	1580 1580	1025 425	4 3	1 1
ПНО 18-24.1	1580	1025	4	2
ПНО 18-30.1	1580 1580	1025 425	4 3	2 1
ПНО 18-30.2	1580 1580	1025 425	4 3	2 1
ПНД 12-18.1	980 980	1025 425	4 3	2 2
ПНД 12-24.1	980	1025	4	4
ПНД 12-30.1	980 980	1025 425	4 3	4 2
ПНД 12-30.2	980 980	1025 425	4 3	4 2
ПНД 18-18.1	1580 1580	1025 425	4 3	2 2
для зданий промышленных и сельскохозяйственных предприятия
ПНД 18-24.1	1580	1025	4	4
ПНД 18-30.1	1580 1580	1025 425	4 3	4 2
ПНД 18-30.2	1580 1580	1025 425	4 3	4 2
ПГО 12-18.1	1095 1095	1140 540	4 4	1 1
ПГО 12-24.1	1095	1140	4	2
ПГО 12-30.1	1095 1095	1140 540	4 4	2 1
ПГО 12-30.2	1095 1095	1140 540	4 4	2 1
ПГО 18-18.1	1695 1695	1140 540	4 4	1
ПГО 18-24.1	1695	1140	4	2
ПГО 18-30.1	1695 1695	1140 540	4 4	2 1
ПГО 18-30.2	1695 1695	1140 540	4 4	2 1
СГО 6-9	495	795	3	1
СГО 6-12	495	1070	3.	1
