ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
МУФТЫ ПЕРЕХОДНЫЕ

Основные размеры

Dictile iron fittings with
parallel thread for pipelines.
Transition sockets. Basic dimensions

ГОСТ
8957-75*

(CT СЭВ 3303-81)

Взамен

ГОСТ 8957-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

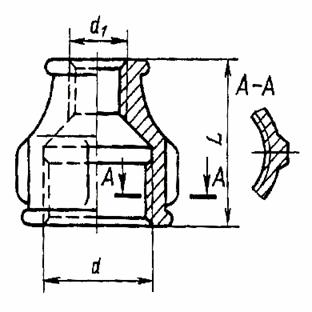

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует CT СЭВ 3303-81.

Примечание. Чертеж не определяет конструкцию муфты.

Размеры в мм

Условный проход

Резьба



Число

Масса без покрытия, кг, не более*

Dy ´ Dy1

d

d1

L

ребер

Вариант по ГОСТ 8944-75











1

2

10´8

G 3/8 - B

G 1/4 - B

30

2

0,040

0,041

15´8

G 1/2 - В

G 1/4 - B

36

2

0,061

0,065

15´10

G 1/2 - B

G 3/8 - B

36

2

0,064

0,068

20´8

G 3/8 - B

G 1/4 - B

39

2

0,081

0,084

20´10

G 3/4 - B

G 3/8 - B

39

2

0,086

0,091

20´15

G 3/4 - B

G 1/2 - В

39

2

0,095

0,105

25´10

G 1 - B

G 3/8 - B

45

4

0,122

0,129

25´15

G 1 - B

G 1/2 - В

45

4

0,134

0,144

25´20

G 1 - B

G 3/4 - B

45

4

0,147

0,155

32´10

G 11/4 - B

G 3/8 - B

50

4

0,176

0,186

32´15

G 11/4 - B

G 1/2 - В

50

4

0,185

0,200

32´20

G 11/4 - B

G 3/4 - B

50

4

0,209

0,218

32´25

G 11/4 - B

G 1 - В

50

4

0,218

0,234

40´15

G 11/2 - B

G 1/2 - В

55

4

0,243

0,262

40´20

G 11/2 - B

G 3/4 - B

55

4

0,258

0,276

40´25

G 11/2 - B

G 1 - B

55

4

0,280

0,298

40´32

G 11/2 - B

G 11/4 - B

55

4

0,325

0,324

50´15

G 2 - B

G 1/2 - В

65

6

0,402

0,422

50´20

G 2 - B

G 3/4 - B

65

6

0,411

0,428

50´25

G 2 - B

G 1 - B

65

6

0,416

0,446

50´32

G 2 - B

G 11/4 - B

65

6

0,447

0,476

50´40

G 2 - B

G 11/2 - B

65

6

0,473

0,500

(65´32)

G 21/2 - В

G 11/4 - B

74

6

0,656

0,580

(65´40)

G 21/2- В

G 11/2 - B

74

6

0,679

0,600

(65´50)

G 21/2 - В

G 2 - B

74

6

0,740

0,650

(80´40)

G 3 - B

G 11/2 - B

80

6

0,844

0,750

(80´50)

G 3 - В

G 2 - B

80

6

0,903

0,800

(80´65)

G 3 - В

G 21/2 - B

80

6

0,970

0,855

(100´50)

G 4 - В

G 2 - B

94

6

1,572

1,365

(100´65)

G 4 - В

G 21/2 - В

94

6

1,677

1,440

(100´80)

G 4 - В

G 3 - В

94

6

1,778

1,530

* Для справок.

Примечания:

1. Муфты с Dу, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %. ,

Примеры условных обозначений

Переходной муфты без покрытия с Dу 32 мм на Dу1 25мм:

Муфта 32 ´ 25 ГОСТ 8957-75

То же, с цинковым покрытием:

Муфта Ц-32 ´ 25 ГОСТ 8957- 75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
