СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ С ДВУМЯ ПЕРЕХОДАМИ

Основные размеры

ГОСТ 8950-75*
(СТ СЭВ 3300-81)

Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ТРОЙНИКИ С ДВУМЯ ПЕРЕХОДАМИ Основные размеры Ductile iron fittings with parallel thread for pipelines. Tees with two passages. Basic dimensions

ГОСТ 8950-75* (СТ СЭВ 3300-81) Взамен ГОСТ 8950-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

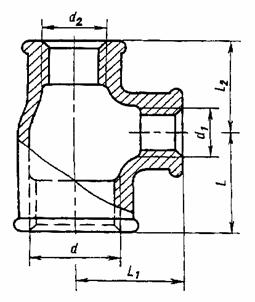

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3300-81.

Примечание. Чертеж не определяет конструкцию тройника.

Размеры в мм

Условный проход Dy ´ Dy1 ´ Dy2	Резьба			L	L1	L2	Масса без покрытия, кг, не более*
	d	d1	d2				Вариант по ГОСТ 8944-75
							1	2
20´15´15	G ^3/4 - В	G ^1/2 - В	G ^1/2 - В	30	31	28	0,158	0,169
20´20´15	G ^3/4 - В	G ^3/4 - В	G ^1/2 - В	33	33	31	0,185	0,198
25´20´15	G 1 - В	G ^3/4 - В	G ^1/2 - В	35	36	31	0,215	0,232
25´15´20	G 1 - В	G ^1/2 - В	G ^3/4 - В	32	34	30	0,215	0,232
25´20´20	G 1 - В	G ^3/4 - В	G ^3/4 - В	35	36	33	0,246	0,266
25´25´15	G 1 - В	G 1 - В	G ^1/2 - В	38	38	34	0,251	0,270
25´25´20	G 1 - В	G 1 - В	G ^3/4 - В	38	38	36	0,255	0,276
32´20´20	G 1^1/4 - В	G ^3/4 - В	G ^3/4 - В	36	41	33	0,299	0,331
32´20´25	G 1^1/4 - В	G ^3/4 - В	G 1 - В	36	41	35	0,329	0,356
32´25´25	G 1^1/4 - В	G 1 - В	G 1 - В	40	42	38	0,374	0,408
40´25´32	G 1^1/2 - В	G 1 - В	G 1^1/4 - В	42	46	40	0,477	0,518

* Для справок

Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.

Примеры условных обозначений

Тройника с двумя переходами без покрытия с D_y 25 мм на D_y1 15 мм и D_y2 20 мм:

Тройник 25 ´ 15 ´ 20 ГОСТ 8950 - 75

То же, с цинковым покрытием:

Тройник Ц-25´ 15´ 20 ГОСТ 8950 - 75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
