ТРУБЫ МЕТАЛЛИЧЕСКИЕ
И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
К НИМ

Часть 4

ТРУБЫ ИЗ ЧЕРНЫХ МЕТАЛЛОВ И СПЛАВОВ ЛИТЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ К НИМ.
ОСНОВНЫЕ РАЗМЕРЫ.
МЕТОДЫ ТЕХНОЛОГИЧЕСКИХ ИСПЫТАНИЙ
ТРУБ

ГОСТ 8943-75

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ

Номенклатура

Ductile iron and steel fittings with
parallel thread for pipelines.
Nomenclature

ГОСТ
8943-75

Взамен
ГОСТ 8943-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

1. Настоящий стандарт распространяется на части из ковкого чугуна с цинковым покрытием и без покрытия, с цилиндрической трубной резьбой, предназначенные для соединения водо- и газопроводных труб (с применением уплотнителя) в системах отопления, водопровода, газопровода и в других системах в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.), при температуре проводимой среды не выше 175°С и условном давлении: Ру 1,6 МПа (=16 кгс/см2) при условных проходах не более Dу 40 мм и Ру 1 МПа (=10 кгс/см2) при условных проходах Dу 50-100 мм.

2. Номенклатура соединительных частей приведена в таблице.

Наименова­ние соединитель­ных частей

Основные размеры

Эскиз

Сортамент Dу, мм

Угольник прямой

По ГОСТ 8946-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

Угольник переходной

По ГОСТ 8947-75

Тройник прямой

По ГОСТ 8948-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

Тройник переходной

По ГОСТ 8949-75

Тройник с двумя переходами

По ГОСТ 8950-75

Крест прямой

По ГОСТ 8951-75

10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

Крест переходной

По ГОСТ 8952-75

Крест с двумя переходами

По ГОСТ 8953-75

Муфта прямая короткая

По ГОСТ 8954-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

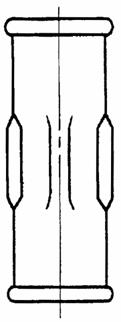

Муфта прямая длинная

По ГОСТ 8955-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

Муфта компенси­рующая

По ГОСТ 8956-75

15; 20; 25; 32; 40; 50

Муфта переходная

По ГОСТ 8957-75

Ниппель двойной

По ГОСТ 8958-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80)

Гайка соединитель­ная

По ГОСТ 8959-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80)

Футорка

По ГОСТ 8960-75

Контргайка

По ГОСТ 8961-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

Колпак

По ГОСТ 8962-75

15; 20; 25; 32; 40; 50

Пробка

По ГОСТ 8963-75

8; 10; 15; 20; 25; 32; 40; 50;

(65); (80); (100)

Примечание. Соединительные части с Dу, указанными в таблице в скобках или обозначенные знаком « ¡ », применять не рекомендуется.
