СТАЛЬ ГОРЯЧЕКАТАНАЯ
ШВЕЛЛЕР С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК
СОРТАМЕНТ
ГОСТ 21026-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК Сортамент Hot-roller channel sections with outward flanges for trolleys. Dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. № 1957 срок действия установлен
с 01.01. 1977 г.
до 01.01. 1982 г.
1a. Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей и первой категорий качества.
Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.

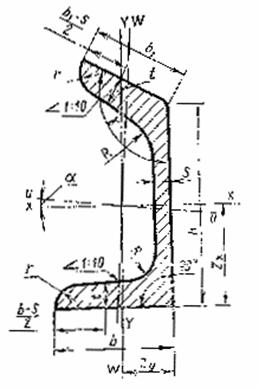

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.
Обозначение к чертежу и табл. 1 и 2:
h - высота швеллера; b - ширина полки; b1 - ширина отогнутой полки; s - толщина стенки; t - средняя толщина полки; R - радиус внутреннего закругления; r - радиус закругления полки; g - внутренний угол наклона полки; I - момент инерции; i -радиус инерции; Zx - расстояние центра тяжести до оси х-х; Zу - расстояние центра тяжести до оси у- у.
2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл. 1 и 2.
Предельные отклонения для швеллеров высшей
категории качества должны быть не более: по высоте
мм, по толщине ± 0,7 мм.
Таблица 1
|
h |
b |
b1 |
s |
t |
b-s 2 |
b1-s 2 |
R |
r |
g |
Площадь сечения, см2 |
Масса 1 м, кг |
|
||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
||||||||
|
|
||||||||||||||||||
|
мм |
град |
|
||||||||||||||||
|
СП-10 |
100 |
± 2 |
55 |
± 1,5 |
40 |
± 1,5 |
9 |
+ 0,7 - 1,0 |
11 |
23,0 |
15,5 |
11 |
5,5 |
123 |
±30 |
18,6 |
14,6 |
|
|
СП-12 |
120 |
± 2 |
60 |
± 1,5 |
45 |
± 1,5 |
1 |
+ 0,7 - 1,0 |
13 |
24,5 |
17,0 |
13 |
6,5 |
126 |
±30 |
25,5 |
20,0 |
|
Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
Таблица 2
|
Ось х-х |
Ось у-у |
Ось и-и |
Ось w-w |
Угол наклона осей tga |
Zx, см |
Zy, см |
|||||
|
Ix, см4 |
ix, см |
Iy, см4 |
iy, см |
Iu, см4 |
iu, см |
Iw, см4 |
iw, см |
||||
|
СП-10 |
305,50 |
4,10 |
33,48 |
1,36 |
304,19 |
4,09 |
34,89 |
1,38 |
0,064 |
4,96 |
1,50 |
|
СП-12 |
594,75 |
4,87 |
55,86 |
1,49 |
589,93 |
4,85 |
61,72 |
1,57 |
0,059 |
6,025 |
1,62 |
3. Швеллеры изготовляют длиной от 2 до 9 м:
мерной длины;
кратной мерной длины.
5. Предельные отклонения по длине швеллера мерной и кратной мерной длины не должны превышать:
для высшей категории качества: +40 мм для швеллеров длиной свыше 4 м до 7 м и +5 мм на каждый метр свыше 7 м;
для первой категории качества:
+ 40 мм - для швеллеров длиной до 4 м,
+ 60 мм - для швеллеров длиной св. 4 до 6 м,
+ 80 мм - для швеллеров длиной св. 6 м.
6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:
для высшей категории качества 0,3 % длины;
для первой категории качества 0,4 % длины
7. Контроль размеров производят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту - в плоскостях у-у.
Контроль толщины полок швеллеров производится по калибрам в валках при их расточке.
8. Скручивание вокруг продольной оси не допускается.
