ГОСТ 19772-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов
ВНЕСЕН Госстандартом Украины
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17 февраля 1993 г.)
За принятие проголосовали:
Наименование государства |
Наименование национального органа по стандартизации |
Республика Армения |
Армгосстандарт |
Республика Белоруссия |
Белстандарт |
Республика Казахстан |
Казглавстандарт |
Республика Молдова |
Молдовастандарт |
Российская Федерация |
Госстандарт России |
Туркменистан |
Туркменглавгосинспекция |
Республика Узбекистан |
Узгосстандарт |
Украина |
Госстандарт Украины |
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 381 межгосударственный стандарт ГОСТ 19772-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
4 ВЗАМЕН ГОСТ 19772-74
ГОСТ 19772-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ
Сортамент
Roll-formed steel unequal les angles. Dimensions
__________________________________________________________________________
Дата введения 1997-01-01
1 Настоящий стандарт распространяется на уголки стальные гнутые неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.
2 По точности профилирования уголки изготовляют:
А - высокой точности;
Б - повышенной точности;
В - обычной точности.

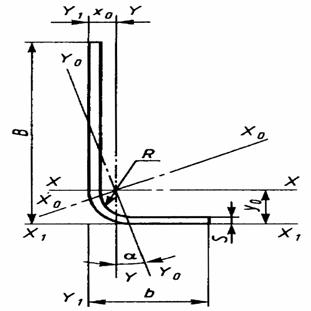

3 Поперечное сечение неравнополочных уголков должно соответствовать указанному на рисунке 1.
Обозначения к рисунку 1 и таблицам 1 и 2
В - ширина большей полки;
b - ширина меньшей полки;
S - толщина полки;
R - радиус кривизны;
I - момент инерции;
i - радиус инерции;
xo, уo - расстояние от центра тяжести до наружных поверхностей полок;
F- площадь поперечного сечения;
- отношение расчетного свеса большей полки к толщине профиля;
- отношение расчетного свеса меньшей полки к толщине профиля.
4 Размеры, площадь поперечного сечения, справочные значения для осей и масса 1 м уголков должны соответствовать:
для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) - приведенным в таблице 1;
для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) и низколегированной - приведенным в таблице 2.
5 Предельные отклонения по ширине полок должны соответствовать указанным в таблице 3.
Таблица 1
B |
b |
S |
R, не |
n1 |
n2 |
|
Справочные значения величин для осей |
Масса |
||||||||||||
|
|
|
более |
|
|
F, см2 |
x - х |
y - y |
xo - xo |
yо - yо |
x1 – x1 |
y1 – y1 |
1 м кг |
|||||||
мм |
|
|
|
Ix, см4 |
ix, см |
Iу, см4 |
iу, см |
Ixo, см4 |
ixo, см4 |
Iyo, см4 |
iyo, см4 |
tg a |
Ix1, см4 |
уo, см |
Iу1, см4 |
хo, см |
|
|||
32 |
25 |
2,0 |
3 |
13,5 |
10,0 |
1,06 |
1,12 |
1,02 |
0,61 |
0,76 |
1,44 |
1,16 |
0,28 |
0,52 |
0,62 |
2,19 |
1,00 |
1,05 |
0,64 |
0,84 |
|
|
2,5 |
3 |
10,6 |
7,8 |
1,32 |
1,35 |
1,01 |
0,73 |
0,75 |
1,75 |
1,16 |
0,34 |
0,51 |
0,63 |
2,74 |
1,02 |
1,31 |
0,66 |
1,03 |
50 |
35 |
3,2 |
5 |
13,0 |
8,4 |
2,53 |
6,52 |
1,61 |
2,72 |
1,04 |
7,89 |
1,77 |
1,35 |
0,73 |
0,51 |
13,37 |
1,65 |
4,63 |
0,87 |
1,98 |
60 |
40 |
3,0 |
4 |
17,7 |
11,0 |
2,84 |
10,73 |
1,94 |
3,97 |
1,1,8 |
12,61 |
2,11 |
2,09 |
0,86 |
0,47 |
24,63 |
1,96 |
6,45 |
0,93 |
2,23 |
70 |
50 |
4,0 |
6 |
15,0 |
10,0 |
4,50 |
22,90 |
2,25 |
10,04 |
1,49 |
27,94 |
2,49 |
5,01 |
1,05 |
0,53 |
45,84 |
2,26 |
16,81 |
1,23 |
3,53 |
80 |
63 |
4,0 |
6 |
17,5 |
13,2 |
5,42 |
35,95, |
2,57 |
20,06 |
1,92 |
46,52 |
2,93 |
9,48 |
1,32 |
0,63 |
68,40 |
2,45 |
33,51 |
1,57 |
4,26 |
85 |
35 |
4,0 |
6 |
18,7 |
4,2 |
4,50 |
34,02 |
2,75 |
3,77 |
0,92 |
35,44 |
2,81 |
2,36 |
0,72 |
0,22 |
81,95 |
3,26 |
5,89 |
0,69 |
3,53 |
90 |
70 |
4,0 |
6 |
20,0 |
15,0 |
6,10 |
51,53 |
2,90 |
27,92 |
2,14 |
66,03 |
3,29 |
13,42 |
1,48 |
0,62 |
97,34 |
2,74 |
45,92 |
1,72 |
4,79 |
100 |
65 |
4,0 |
6 |
22,5 |
13,8 |
6,30 |
66,91 |
3,26 |
23,36 |
1,93 |
77,72 |
3,51 |
12,56 |
1,41 |
0,44 |
133,47 |
3,25 |
36,83 |
1,46 |
4,95 |
105 |
100 |
3,0 |
4 |
32,7 |
31,0 |
5,98 |
67,66 |
3,36 |
60,12 |
3,17 |
103,23 |
4,16 |
24,55 |
2,03 |
0,19 |
115,85 |
2,84 |
100,09 |
2,59 |
4:69 |
115 |
65 |
5,0 |
7 |
20,6 |
10,6 |
845 |
120,07 |
3,75 |
29,60 |
1,86 |
132,79 |
3,94 |
16,88 |
1,41 |
0,35 |
253,74 |
3,95 |
46,24 |
1,39 |
6,71 |
120 |
100 |
8,0 |
12 |
12,5 |
10,0 |
16,41 |
239,47 |
3,82 |
153,18 |
3,05 |
205,56 |
4,52 |
30,59 |
1,75 |
0,41 |
366,95 |
4,30 |
86,01 |
1,75 |
7,89 |
180 |
140 |
6,0 |
9 |
27,5 |
20,8 |
18,53 |
632,17 |
5,84 |
343,25 |
4,30 |
808,01 |
6,60 |
167,41 |
3,01 |
0,62 |
1167,38 |
5,37 |
550,07 |
3,34 |
14,55 |
Таблица 2
B |
b |
S |
R, не |
n1 |
n2 |
|
Справочные значения величин для осей |
Масса |
||||||||||||
|
|
|
более |
|
|
F, см2 |
x - х |
y - y |
xo - xo |
yо - yо |
x1 – x1 |
y1 – y1 |
1 м кг |
|||||||
мм |
|
|
|
Ix, см4 |
ix, см |
Iу, см4 |
iу, см |
Ixo, см4 |
ixo, см4 |
Iyo, см4 |
iyo, см4 |
tg a |
Ix1, см4 |
уo, см |
Iу1, см4 |
хo, см |
|
|||
40 |
25 |
2,5 |
6 |
12,6 |
6,6 |
1,48 |
2,46 |
1,29 |
0,78 |
0,72 |
2,85 |
1,38 |
0,39 |
0,51 |
0,43 |
5,85 |
1,39 |
1,32 |
0,60 |
1,16 |
70 |
50 |
4,0 |
10 |
14,0 |
9,0 |
4,43 |
22,52 |
2,25 |
9,93 |
1,50 |
27,77 |
2,50 |
4,68 |
1,03 |
0,54 |
45,85 |
2,29 |
16,83 |
1,25 |
3,48 |
85 |
67 |
4,0 |
10 |
17,8 |
14,3 |
5,71 |
42,89 |
2,74 |
24,07 |
2,05 |
56,01 |
3,13 |
10,95 |
1,38 |
0,64 |
82,40 |
2,62 |
40,30 |
1,69 |
4,49 |
90 |
70 |
4,0 |
10 |
19,0 |
14,0 |
6,03 |
50,97 |
2,91 |
27,70 |
2,14 |
65,86 |
3,30 |
12,81 |
1,46 |
0,63 |
97,36 |
2,77 |
45,94 |
1,74 |
4,74 |
110 |
90 |
5,0 |
10 |
19,0 |
15,0 |
9,48 |
118,85 |
3,54 |
72,96 |
2,77 |
58,73 |
4,09 |
33,08 |
1,87 |
0,68 |
221,95 |
3,30 |
121,56 |
2,27 |
7,44 |
115 |
65 |
5,0 |
10 |
20,0 |
10,0 |
S,48 |
119,02 |
3,75 |
29,47 |
1,86 |
132,06 |
3,95 |
16,38 |
1,39 |
0,35 |
254,02 |
3,99 |
46,33 |
1,41 |
6,66 |
147 |
125 |
8,0 |
20 |
14,9 |
12,1 |
20,30 |
448,55 |
4,70 |
302,59 |
3,86 |
924,05 |
5,54 |
523,53 |
2,50 |
0,74 |
623,81 |
10,26 |
127,32 |
3,30 |
15,93 |
152 |
100 |
5,5 |
12 |
24,4 |
15,0 |
13,21 |
324,94 |
4,96 |
117,37 |
2,98 |
380,54 |
5,37 |
161,76 |
2,16 |
0,47 |
644,40 |
4,92 |
184,19 |
2,25 |
10,37 |
155 |
100 |
6,0 |
14 |
22,5 |
13,3 |
14,50 |
370,31 |
5,05 |
127,51 |
2,97 |
430,78 |
5,45 |
67,04 |
2,15 |
0,45 |
745,53 |
5,09 |
201,16 |
2,25 |
11,38 |
Примечания к таблицам 1 и 2
1 Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали - 7,85 г/см\
2 Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.
3 По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.
Таблица 3
В миллиметрах
|
Предельное отклонение |
|||
Ширина полки |
Точность профилирования |
|||
|
высокая при толщине |
повышенная |
обычная |
|
|
до 2,5 |
свыше 2.5 |
|
|
До 50 включ. |
± 0,75 |
± 1,00 |
± 1,25 |
± 1,50 |
Св. 50» 100 » |
± 1,00 |
± 1,25 |
± 1,50 |
± 2,00 |
» 100 » 150 » |
± 1,25 |
± 1,50 |
± 2,00 |
± 2,50 |
» 150 |
± 1,50 |
± 1,75 |
± 2,50 |
± 3,00 |
6 Предельные отклонения угла 90° не должны превышать:
± 1° 30' - для уголков с шириной полки до 80 мм;
± 1° - для уголков с шириной полки свыше 80 мм.
7 Уголки изготовляют длиной от 3 до 12 м:
мерной длины;
мерной длины с немерной в количестве не более 7 % массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 % массы партии;
немерной длины.
8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.
Таблица 4
|
Предельное отклонение, мм |
|
Длина L, м |
Точность порезки |
|
|
высокая |
обычная |
До 6 включ. |
+ 30 |
+ 40 |
Св. 6 » 7 » |
+ 40 |
+ 80 |
» 7 |
+(40 + 5 (L - 7)) |
+ 80 |
9 Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину в метрах и не может быть более 10°.
10 Кривизна уголков не должна превышать 0,1 % длины.
11 Волнистость полок уголков не должна превышать 2 мм на 1 м.
12 Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков проводят на расстоянии от торцов при точности профилирования, мм, не менее:
100 - высокой;
150 - повышенной;
300 - обычной.
__________________________________________________________________________
Ключевые слова: уголки стальные, поперечное сечение, размеры, точность, предельные отклонения
