ГОСТ 17375-2001
(ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ
ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ОТВОДЫ КРУТОИЗОГНУТЫЕ
ТИПА 3D (R ≈ 1,5 DN)
КОНСТРУКЦИЯ
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)
За принятие проголосовали:
Наименование государства |
Наименование национального органа по стандартизации |
Азербайджанская Республика |
Азгосстандарт |
Республика Армения |
Армгосстандарт |
Республика Беларусь |
Госстандарт Республики Беларусь |
Грузия |
Грузстандарт |
Республика Казахстан |
Госстандарт Республики Казахстан |
Кыргызская Республика |
Кыргызстандарт |
Республика Молдова |
Молдовастандарт |
Российская Федерация |
Госстандарт России |
Туркменистан |
Главгосслужба «Туркменстандартлары» |
Республика Узбекистан |
Узгосстандарт |
Украина |
Госстандарт Украины |
3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции отводов
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17375-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 17375-83
ГОСТ 17375-2001 (ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов бесшовные приварные из
углеродистой
и низколегированной стали
ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 3D (R ≈ 1,5 DN)
Конструкция
Carbon and low-alloy steel butt-welding fittings. Sharply curved bends type 3D (R ≈ 1,5 DN). Design
Дата введения 2003-01-01
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 3D с R ≈ 1,5 DN и θ = 45°, θ = 60°, θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

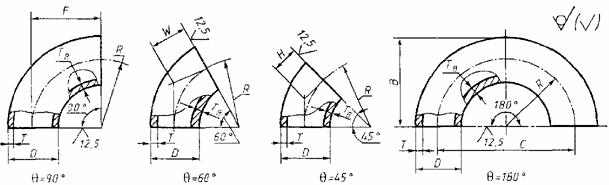

4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1 - Отводы исполнения 1
Размеры в миллиметрах
D |
T |
F = R |
H |
С |
В |
Масса, кг, отвода с θ |
|||
45° |
90° |
180° |
|||||||
15 |
21,3 |
2,0 |
28 |
14 |
56 |
38 |
0,02 |
0,04 |
0,08 |
3,2 |
0,03 |
0,06 |
0,12 |
||||||
4,0 |
0,04 |
0,07 |
0,14 |
||||||
20 |
26,9 |
2,0 |
29 |
14 |
58 |
43 |
0,03 |
0,06 |
0,11 |
3,2 |
0,04 |
0,08 |
0,17 |
||||||
4,0 |
0,06 |
0,10 |
0,20 |
||||||
25 |
33,7 |
2,3 |
38 |
18 |
76 |
56 |
0,05 |
0,11 |
0,21 |
3,2 |
0,08 |
0,16 |
0,32 |
||||||
4,5 |
0,09 |
0,19 |
0,38 |
||||||
32 |
42,4 |
2,6 |
48 |
23 |
96 |
69 |
0,10 |
0,19 |
0,39 |
3,6 |
0,13 |
0,26 |
0,52 |
||||||
5,0 |
0,17 |
0,35 |
0,60 |
||||||
40 |
48,3 |
2,6 |
57 |
29 |
114 |
82 |
0,13 |
0,26 |
0,53 |
3,6 |
0,18 |
0,36 |
0,72 |
||||||
5,0 |
0,24 |
0,47 |
0,95 |
||||||
50 |
60,3 |
2,9 |
76 |
35 |
152 |
106 |
0,25 |
0,50 |
0,99 |
4,0 |
0,33 |
0,67 |
1,30 |
||||||
5,6 |
0,50 |
0,89 |
1,80 |
||||||
65 |
76,1 |
2,9 |
95 |
44 |
190 |
133 |
0,40 |
0,79 |
1,60 |
5,0 |
0,72 |
1,50 |
2,90 |
||||||
7,1 |
0,90 |
1,80 |
3,60 |
||||||
80 |
88,9 |
3,2 |
114 |
51 |
228 |
159 |
0,60 |
1,20 |
2,40 |
5,6 |
1,00 |
2,10 |
4,10 |
||||||
8,0 |
1,40 |
2,80 |
5,70 |
||||||
100 |
114,3 |
3,6 |
152 |
64 |
304 |
210 |
1,20 |
2,40 |
4,70 |
6,3 |
2,00 |
4,00 |
8,00 |
||||||
8,8 |
2,80 |
5,40 |
11,00 |
||||||
125 |
139,7 |
4,0 |
190 |
79 |
380 |
260 |
2,00 |
4,00 |
8,00 |
6,3 |
3,10 |
6,20 |
12,00 |
||||||
10,0 |
4,80 |
9,60 |
19,00 |
||||||
150 |
168,3 |
4,5 |
229 |
95 |
457 |
313 |
3,20 |
6,50 |
13,00 |
7,1 |
5,10 |
10,00 |
20,00 |
||||||
11,0 |
7,70 |
15,00 |
31,00 |
||||||
200 |
219,1 |
6,3 |
305 |
127 |
610 |
414 |
8,00 |
16,00 |
32,00 |
8,0 |
9,90 |
20,00 |
40,00 |
||||||
12,5 |
14,00 |
31,00 |
61,00 |
||||||
250 |
273,0 |
6,3 |
381 |
159 |
762 |
518 |
12,00 |
25,00 |
50,00 |
10,0 |
19,00 |
39,00 |
78,00 |
||||||
300 |
323,9 |
7,1 |
457 |
190 |
914 |
619 |
20,00 |
40,00 |
80,00 |
10,0 |
28,00 |
56,00 |
111,00 |
||||||
350 |
355,6 |
8,0 |
533 |
222 |
1066 |
711 |
24,00 |
57,00 |
114,00 |
11,0 |
39,00 |
78,00 |
156,00 |
||||||
400 |
406,4 |
8,8 |
610 |
254 |
1220 |
813 |
41,00 |
82,00 |
165,00 |
12,5 |
58,00 |
117,00 |
234,00 |
||||||
450 |
457,0 |
10,0 |
686 |
286 |
1372 |
914 |
59,00 |
119,00 |
237,00 |
500 |
508,0 |
11,0 |
762 |
318 |
1524 |
1016 |
81,00 |
162,00 |
323,00 |
600 |
610,0 |
12,5 |
914 |
381 |
1828 |
1219 |
133,00 |
266,00 |
531,00 |
700 |
711,0 |
- |
1067 |
444 |
2134 |
1422 |
- |
- |
- |
800 |
813,0 |
- |
1219 |
507 |
2238 |
- |
- |
- |
- |
900 |
914,0 |
- |
1372 |
570 |
2744 |
- |
- |
- |
- |
1000 |
1016,0 |
- |
1524 |
634 |
3048 |
- |
- |
- |
- |
Примечания 1 Масса приведена для справок. 2 Отводы с θ = 60° исполнения 1 не предусматриваются. |
Таблица 2 - Отводы исполнения 2
Размеры в миллиметрах
D |
Т |
F = R |
W |
Н |
С |
В |
Масса отвода с θ = 90°, кг |
|
25 |
32 |
2,0 |
38 |
22 |
18 |
76 |
56 |
0,1 |
2,5 |
0,2 |
|||||||
3,0 |
0,2 |
|||||||
3,5 |
0,2 |
|||||||
32 |
38 |
2,0 |
48 |
28 |
23 |
96 |
69 |
0,2 |
2,5 |
0,2 |
|||||||
3,0 |
0,2 |
|||||||
3,5 |
0,3 |
|||||||
4,0 |
0,3 |
|||||||
40 |
45 |
2,5 |
60 |
35 |
25 |
120 |
83 |
0,3 |
3,0 |
0,3 |
|||||||
3,5 |
0,4 |
|||||||
4,0 |
0,4 |
|||||||
5,0 |
0,5 |
|||||||
50 |
57 |
2,5 |
75 |
43 |
80 |
150 |
104 |
0,4 |
3,0 |
0,5 |
|||||||
3,5 |
0,6 |
|||||||
4,0 |
0,7 |
|||||||
4,5 |
0,7 |
|||||||
5,0 |
0,8 |
|||||||
5,5 |
0,9 |
|||||||
6,0 |
1,0 |
|||||||
65 |
76 |
3,0 |
100 |
57 |
41 |
200 |
138 |
0,8 |
3,5 |
1,0 |
|||||||
4,0 |
1,1 |
|||||||
4,5 |
1,3 |
|||||||
5,0 |
1,4 |
|||||||
5,5 |
1,6 |
|||||||
6,0 |
1,7 |
|||||||
7,0 |
2,0 |
|||||||
8,0 |
2,2 |
|||||||
80 |
89 |
3,0 |
120 |
69 |
50 |
240 |
165 |
1,2 |
3,5 |
1,4 |
|||||||
4,0 |
1,5 |
|||||||
4,5 |
1,7 |
|||||||
5,0 |
1,9 |
|||||||
5,5 |
2,1 |
|||||||
6,0 |
2,3 |
|||||||
7,0 |
2,7 |
|||||||
8,0 |
3,0 |
|||||||
100 |
102 |
3,5 |
150 |
87 |
62 |
300 |
201 |
2,1 |
4,0 |
2,4 |
|||||||
4,5 |
2,6 |
|||||||
5,0 |
2,9 |
|||||||
6,0 |
3,4 |
|||||||
7,0 |
3,9 |
|||||||
8,0 |
4,5 |
|||||||
9,0 |
5,0 |
|||||||
10,0 |
5,5 |
|||||||
108 |
3,5 |
204 |
2,2 |
|||||
4,0 |
2,5 |
|||||||
4,5 |
2,8 |
|||||||
50 |
3,1 |
|||||||
6,0 |
3,6 |
|||||||
7,0 |
4,1 |
|||||||
8,0 |
4,7 |
|||||||
9,0 |
5,3 |
|||||||
10,0 |
5,8 |
|||||||
114 |
3,5 |
207 |
2,2 |
|||||
4,0 |
2,6 |
|||||||
4,5 |
2,9 |
|||||||
5,0 |
3,3 |
|||||||
6,0 |
3,8 |
|||||||
7,0 |
4,4 |
|||||||
8,0 |
5,0 |
|||||||
9,0 |
5,7 |
|||||||
10,0 |
6,1 |
|||||||
125 |
133 |
3,5 |
190 |
110 |
79 |
380 |
257 |
3,3 |
4,0 |
3,8 |
|||||||
4,5 |
4,3 |
|||||||
5,0 |
4,8 |
|||||||
6,0 |
5,7 |
|||||||
7,0 |
6,5 |
|||||||
8,0 |
7,4 |
|||||||
9,0 |
8,2 |
|||||||
10,0 |
9,1 |
|||||||
11,0 |
10,0 |
|||||||
12,0 |
11,0 |
|||||||
150 |
159 |
4,0 |
225 |
130 |
93 |
450 |
305 |
5,4 |
4,5 |
6,1 |
|||||||
5,0 |
6,7 |
|||||||
6,0 |
8,1 |
|||||||
7,0 |
9,4 |
|||||||
8,0 |
11,0 |
|||||||
9,0 |
12,0 |
|||||||
10,0 |
13,0 |
|||||||
11,0 |
14,0 |
|||||||
12,0 |
16,0 |
|||||||
13,0 |
17,0 |
|||||||
14,0 |
18,0 |
|||||||
168 |
4,0 |
5,6 |
||||||
4,5 |
6,4 |
|||||||
5,0 |
7,1 |
|||||||
6,0 |
8,5 |
|||||||
7,0 |
9,8 |
|||||||
8,0 |
11,2 |
|||||||
9,0 |
12,5 |
|||||||
10,0 |
14,0 |
|||||||
11,0 |
15,0 |
|||||||
12,0 |
16,0 |
|||||||
13,0 |
17,5 |
|||||||
14,0 |
19,0 |
|||||||
200 |
219 |
5,0 |
300 |
173 |
124 |
600 |
410 |
13,0 |
6,0 |
15,0 |
|||||||
7,0 |
17,0 |
|||||||
8,0 |
20,0 |
|||||||
9,0 |
22,0 |
|||||||
10,0 |
25,0 |
|||||||
11,0 |
27,0 |
|||||||
12,0 |
29,0 |
|||||||
13,0 |
32,0 |
|||||||
14,0 |
34,0 |
|||||||
15,0 |
37,0 |
|||||||
16,0 |
39,0 |
|||||||
17,0 |
42,0 |
|||||||
18,0 |
44,0 |
|||||||
250 |
273 |
6,0 |
375 |
217 |
155 |
750 |
512 |
23,0 |
7,0 |
27,0 |
|||||||
8,0 |
31,0 |
|||||||
9,0 |
35,0 |
|||||||
10,0 |
39,0 |
|||||||
11,0 |
43,0 |
|||||||
12,0 |
46,0 |
|||||||
13,0 |
50,0 |
|||||||
14,0 |
54,0 |
|||||||
15,0 |
58,0 |
|||||||
16,0 |
61,0 |
|||||||
17,0 |
66,0 |
|||||||
18,0 |
70,0 |
|||||||
20,0 |
78,0 |
|||||||
22,0 |
85,0 |
|||||||
300 |
325 |
7,0 |
450 |
260 |
186 |
900 |
613 |
39,0 |
8,0 |
45,0 |
|||||||
9,0 |
50,0 |
|||||||
10,0 |
56,0 |
|||||||
11,0 |
61,0 |
|||||||
12,0 |
66,0 |
|||||||
13,0 |
72,0 |
|||||||
14,0 |
77,0 |
|||||||
15,0 |
82,0 |
|||||||
16,0 |
87,0 |
|||||||
17,0 |
92,0 |
|||||||
18,0 |
96,0 |
|||||||
20,0 |
107,0 |
|||||||
22,0 |
118,0 |
|||||||
24,0 |
130,0 |
|||||||
26,0 |
141,0 |
|||||||
28,0 |
150,0 |
|||||||
350 |
377 |
9,0 |
525 |
303 |
217 |
1050 |
714 |
68,0 |
10,0 |
75,0 |
|||||||
11,0 |
83,0 |
|||||||
12,0 |
90,0 |
|||||||
13,0 |
97,0 |
|||||||
14,0 |
104,0 |
|||||||
15,0 |
112,0 |
|||||||
16,0 |
119,0 |
|||||||
18,0 |
133,0 |
|||||||
20,0 |
147,0 |
|||||||
22,0 |
161,0 |
|||||||
24,0 |
175,0 |
|||||||
26,0 |
188,0 |
|||||||
28,0 |
201,0 |
|||||||
30,0 |
214,0 |
|||||||
32,0 |
228,0 |
|||||||
400 |
426 |
8,0 |
600 |
346 |
248 |
1200 |
813 |
78,0 |
9,0 |
87,0 |
|||||||
10,0 |
97,0 |
|||||||
11,0 |
107,0 |
|||||||
12,0 |
117,0 |
|||||||
13,0 |
126,0 |
|||||||
14,0 |
135,0 |
|||||||
15,0 |
145,0 |
|||||||
16,0 |
154,0 |
|||||||
17,0 |
164,0 |
|||||||
18,0 |
173,0 |
|||||||
20,0 |
192,0 |
|||||||
22,0 |
210,0 |
|||||||
24,0 |
230,0 |
|||||||
26,0 |
249,0 |
|||||||
28,0 |
268,0 |
|||||||
30,0 |
286,0 |
|||||||
32,0 |
306,0 |
|||||||
34,0 |
324,0 |
|||||||
500 |
530 |
9,0 |
750 |
433 |
310 |
1500 |
1015 |
138,0 |
10,0 |
153,0 |
|||||||
11,0 |
168,0 |
|||||||
12,0 |
183,0 |
|||||||
13,0 |
198,0 |
|||||||
14,0 |
212,0 |
|||||||
15,0 |
227,0 |
|||||||
16,0 |
242,0 |
|||||||
17,0 |
256,0 |
|||||||
18,0 |
270,0 |
|||||||
20,0 |
298,0 |
|||||||
22,0 |
327,0 |
|||||||
24,0 |
356,0 |
|||||||
26,0 |
385,0 |
|||||||
28,0 |
413,0 |
|||||||
30,0 |
440,0 |
|||||||
32,0 |
467,0 |
|||||||
34,0 |
494,0 |
|||||||
36,0 |
520,0 |
|||||||
600 |
630 |
9,0 |
900 |
519 |
373 |
1800 |
1215 |
198,0 |
10,0 |
219,0 |
|||||||
11,0 |
245,0 |
|||||||
12,0 |
261,0 |
|||||||
13,0 |
282,0 |
|||||||
14,0 |
302,0 |
|||||||
15,0 |
324,0 |
|||||||
16,0 |
345,0 |
|||||||
17,0 |
366,0 |
|||||||
18,0 |
387,0 |
|||||||
20,0 |
429,0 |
|||||||
22,0 |
471,0 |
|||||||
24,0 |
513,0 |
|||||||
26,0 |
554,0 |
|||||||
28,0 |
595,0 |
|||||||
30,0 |
636,0 |
|||||||
32,0 |
678,0 |
|||||||
700 |
720 |
9,0 |
1000 |
577 |
404 |
2000 |
1360 |
248,0 |
10,0 |
275,0 |
|||||||
11,0 |
302,0 |
|||||||
12,0 |
329,0 |
|||||||
13,0 |
356,0 |
|||||||
14,0 |
383,0 |
|||||||
15,0 |
410,0 |
|||||||
16,0 |
436,0 |
|||||||
17,0 |
462,0 |
|||||||
18,0 |
489,0 |
|||||||
20,0 |
542,0 |
|||||||
22,0 |
595,0 |
|||||||
24,0 |
647,0 |
|||||||
26,0 |
698,0 |
|||||||
28,0 |
750,0 |
|||||||
30,0 |
801,0 |
|||||||
32,0 |
852,0 |
|||||||
800 |
820 |
9,0 |
1200 |
693 |
485 |
2400 |
1610 |
339,0 |
10,0 |
376,0 |
|||||||
11,0 |
413,0 |
|||||||
12,0 |
450,0 |
|||||||
13,0 |
487,0 |
|||||||
14,0 |
524,0 |
|||||||
15,0 |
561,0 |
|||||||
16,0 |
598,0 |
|||||||
17,0 |
636,0 |
|||||||
18,0 |
670,0 |
|||||||
20,0 |
743,0 |
|||||||
22,0 |
815,0 |
|||||||
24,0 |
887,0 |
|||||||
26,0 |
959,0 |
|||||||
28,0 |
1030,0 |
|||||||
30,0 |
1101,0 |
|||||||
32,0 |
1171,0 |
|||||||
Примечания 1 Масса приведена для справок. 2 Масса отводов с θ = 60° и θ = 45° соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180° в 2 раза больше указанной. |
Примеры условных обозначений:
- отвода с θ = 90°, исполнения 1, D = 139,7 мм, Т = 4,0 мм из стали марки TS4:
Отвод 90-1-139,7×4-TS4 ГОСТ 17375-2001
- отвода с θ = 45°, исполнения 2, D = 159 мм, Т = 4,0 мм, Тв = 6,0 мм из стали марки 20:
Отвод 45-159×4/6 ГОСТ 17375-2001
- отвода с θ = 90°, исполнения 2, D = 57 мм, Т = 5,0 мм из стали марки 09Г2С:
Отвод 90-57×5-09Г2С ГОСТ 17375-2001
- то же, для трубопроводов, подконтрольных органам надзора:
Отвод П90-57×5-09Г2С ГОСТ 17375-2001
4.2 По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами θ.
4.3 Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях Тв.
Технические условия - по ГОСТ 17380.
СОДЕРЖАНИЕ
1 Область применения 2 Нормативные ссылки 3 Определения, обозначения и сокращения 4 Конструкция и размеры 5 Технические условия |
Ключевые слова: трубопроводы, детали трубопроводов, отводы трубопроводов, конструкция, размеры
