ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ

ГОФРИРОВАННЫЕ

Сортамент

ГОСТ 10551—75

Steel roll-formed corrugated sections.

Dimensions

Срок действия с 01.01.78

до 01.01.93

1. Настоящий стандарт распространяется на гнутые гофрированные профили с полукруглой и трапециевидной формой гофров, изготовляемые на профилегибочных станах, толщиной 1—2 мм из холоднокатаной стали и толщиной 2—4 мм — из горячекатаной стали, предназначенные для вагоностроения.

(Измененная редакция, Изм. № 3).

2. Вид профилей, форма гофров, размеры, справочные величины и масса 1 м профиля должны соответствовать указанным на черт. 1—18 и в табл. 1—18.

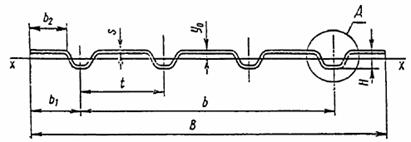

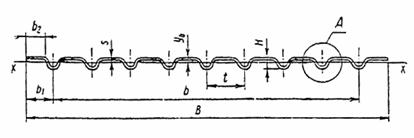

Черт. 1

Таблица 1





Номер

в

b1

b2

s

t

R

R1

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

1310±6

150

121±4

3

1010±2

15

8

35±2

38

2

32,24

0,47

26,9

8,08

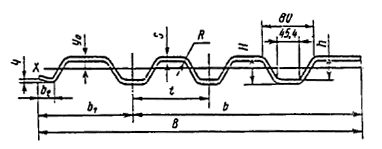

Черт. 2

Таблица 2





Номер

в±7

b

b1

b2±6

s

t±1

R

h±2

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

1094

900

100

60

1,5

300

8

30

31,5

4

14,25

0,86

25,34

11,05

2

1144

900

122

82

1,4

300

8

30

31,4

4

13,87

0,82

23,91

10,3

3

1276

900

188

148

1,5

300

8

30

31,5

4

16,43

0,73

26,55

11,08

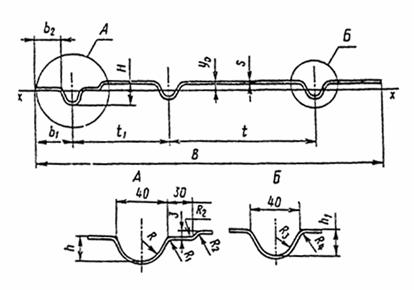

Черт. 3

Таблица 3

Номер

в±7

b1

b2±6

s

t1±0,5

t±0,5

R

R1

R2

R3

R4

h

h1

H

профи­ля

мм

1

345

50

30

2

132

¾

17

7

3

14

7

18

2l±

23

2

552

50

30

2

132

250

17

7

3

14

7

18

21±

23

3

562

50

30

2

132

250

17

7

3

14

7

18

21±

23

4

880

50

30

2,5

132

250

17

7

3

14

7

18

21±

23,5

Продолжение табл. 3

Номер

Количество

Масса

Справочные величины для оси х—х

профиля

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

2

6,1

0,46

2,49

1,35

2

3

9,4

0,53

5,75

3,24

3

3

9,55

0,52

5,79

3,25

4

4

18,37

0,48

10,26

5,49

Черт. 4

Таблица 4





Номер

в

b

b1

b2

s

t

R

R1

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

980±7

840

70

58,4±5

1,5

140±0,5

12

7

10±1

11,5

7

11,95

0,23

1,51

1,64

Черт. 5

Таблица 5

Номер

в

b

b1

b2

s

t

R

R1

R2

R3

h

h1

H



профиля

мм

1

1095

500

250

230±6

2,5

250±0,5

66

350

14

7

21±1

115±10

136



Продолжение табл. 5

Номер

Количество

Масса

Справочные величины для оси х—х

профиля

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

3

20,41

0,44

148,65

53,29

Черт. 6

Таблица 6





Номер

в±7

b

b1

b2±6

s

t

R

h±2

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

885

700

125

90

1,4

175±1

4

28

29,4

5

11,58

1,10

21,41

11,64

2

885

700

125

90

1,6

175±1

4

28

29,6

5

13,24

1,10

24,38

13,10

3

885

700

125

90

1,8

175±1

4

28

29,8

5

14,41

1,12

26,76

14,39

4

945

700

125

86

1,6

175±1

4

28

29,6

5

13,88

1,05

25,41

13,32

Черт. 7

Таблица 7

Номер

в

b

b1

s

t±0,5

R

R1

R2

R3

h

Н1±10

H

профиля

мм

1

900

500

210

190

2,5

125

65

14

7

21±l

95

116

2

915

500

225

205

2,5

125

65

14

7

21±1

95

116

Продолжение табл. 7

Номер

Количество

Масса

Справочные величины для оси х—х

профиля

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

5

20,11

0,04

85,3

37,78

2

5

20,41

0,05

85,5

38

Черт. 8

Таблица 8





Номер

в±8

b

b1

b2±6

s

t±1

R

h±2

h1±2

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

752

651

50,5

25,5

1,4

93

4

12,6

18,6

20

8

9,67

1,03

7,65

7,39

2

757

651

53

28

1,4

93

4

12,6

18,6

20

8

9,73

1,03

7,66

7,41

Черт. 9

Таблица 9





Номер

в

b1

b2

s

t

R

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

1105±6

325

225±5

3

6001

8

36±2

39

2

26,87

1,08

65,78

23,3

Черт. 10

Таблица 10





Номер

в

b

b1

b2 (пред. откл.±±6)

s

t (пред. откл.±±0,5)

R

R1

h (пред. откл.±±1)

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

525±6

250

105

85

2

125

17

7

20

22

3

8,87

0,61

5,4

3,17

2

1130±8

1000

50

30

1,5

125

17

7

20

21,5

9

14,93

0,50

10,64

6,9

Черт. 11

Таблица 11





Номер

в

b1

b2

s

R

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм













гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

985±5

500

60

3

8

36±2

39

1

23,64

0,69

38,9

12,14

Черт. 12

Таблица 12





Номер

в±7

b1

b2±7

b3

s

t±1

R

h±2

h1

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

1260

160

60

50

4

600

8

36

62

40

2

40,69

1,03

90,62

30,49

2

1280

160

60

70

4

600

8

36

62

40

2

41,29

1,02

90,72

30,48

Черт. 13

Таблица 13





Номер

в

b

b1

b2

b3

s

t

R

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

830±15

690

70

41,5±10

58

3

115±1

10

27±3

30

7

23,74

1,47

42,79

27,9

Черт. 14

Таблица 14





Номер

в±7

b

b1

b2±6

s

t±0,5

R

R1

h±2

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

735

500

170

150

2,0

250

14

7

21

23

3

12,29

0,40

6,26

3,29

2

910

750

80

60

2,0

250

14

7

21

23

4

15,29

0,42

8,21

4,36

3

978

750

168

148

2,0

250

14

7

21

23

4

16,36

0,40

8,34

4,39

4

978

750

114

94

2,0

250

14

7

21

23

4

16,30

0,36

8,34

4,39

5

978

750

168

148

1,5

250

14

7

21

22,5

4

12,27

0,40

5,84

3,18

6

985

750

120

100

2,0

250

14

7

21

23

4

16,47

0,40

8,35

4,39

7

985

750

120

100

1,5

250

14

7

21

22,5

4

12,39

0,39

6,95

3,55

8

990

750

120

100

2,0

250

14

7

21

23

4

16,55

0,40

8,35

4,39

9

1025

750

120

100

1,5

250

14

7

21

22,5

4

12,80

0,36

6,25

3,31

10

1030

750

170

150

2,0

250

14

7

21

23

4

17,13

0,39

8,42

4,4

11

1070

750

160

140

1,4

250

14

7

21

22,4

4

12,42

0,34

5,88

3,1

12

1080

750

165

145

1,2

250

14

7

21

22,2

4

10,21

0,26

3,58

1,83

13

1080

750

165

145

1,4

250

14

7

21

22,4

4

12,63

0,33

5,64

2,95

14

1080

750

165

145

1,5

250

14

7

21

22,5

4

13,49

0,34

6,30

3,30

Черт. 15

Таблица 15

Номер

B±7

b

b1

b2±6

s

t±0,5

R

R1

R2

h±2

H

профиля

мм

1

1000

500

300

44

2,5

250

3,0

14

7

21

23,5

2

1160

750

215

35

2,0

250

3,0

14

7

21

23,0

Продолжение табл. 15

Номер

Количество

Масса

Справочные величины для оси х—х

профиля

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

3

20,55

0,36

8,33

4,19

2

4

19,12

0,36

8,58

4,42

Черт. 16

Таблица 16

Номер



b

b1

b2±6

s

t±1

R

R1

R2

R3

h±2

h1±2

H

профиля

мм

1

975

510

240

180

2,5

255

16

15,5

11

14,5

10

12

14,5

2

1050

510

255

196

2,5

255

16

15,5

11

14,5

10

12

14,5

3

1210

510

330

270

1,5

255

10

15,5

11

14,5

10

12

13,5

4

1215

510

335

275

2,5

255

16

15,5

11

14,5

10

12

14,5

Продолжение табл. 16

Номер

Количество

Масса

Справочные величины для оси х—х

профиля

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

9

19,68

0,38

4,16

3,91

2

9

21,20

0,37

4,29

3,96

3

9

14,68

0,28

2,61

2,44

4

9

24,39

0,33

4,52

4,06

Черт. 17

Таблица 17





Номер

в

b

b1

b2

s

t

R

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

1035±7

600

310

35±5

1,4

300

8

30±2

31,5

3

12,51

0,81

21,37

9,75

Черт. 18

Таблица 18





Номер

в

b

b1

b2

s

t

h

H



Коли­чество





Масса

Справочные величины для оси х—х

про­филя

мм

гофров

1 м, кг

y0, см

Ix, см4

Wx, см3

1

1283±7

900

191

25±5

1,4

300

30±2

31,5

4

15,8

0,97

26,53

12,22

Примечания к черт. 1—18, табл. 1—18:

1. Размеры профилей, указанные без предельных отклонений, не контролируются.

2. Шаг, ширина, радиусы кривизны и глубины гофров контролируются при расточке валков, а на готовом профиле не контролируются.

3. Линейная плотность, кг/м профиля и справочные величины для осей вычислены по номинальным размерам. При вычислении линейной плотности профиля плотность стали принята равной 7,85 г/см3.

4. Линейная плотность, кг/м профиля не является основанием для сдачи продукции.

(Измененная редакция, Изм. № 1).

3. (Исключен, Изм. № 2).

4. Предельная величина волнистости боковых полок устанавливается в зависимости от толщины и ширины полок.

Для профилей толщиной до 2,5 мм волнистость на 1 м не должна превышать:

10 мм — при ширине полки до 20 толщин;

15 мм — при ширине полки до 70 толщин;

20 мм — при ширине полки до 100 толщин;

25 мм — при ширине полки более 100 толщин.

Для профилей толщиной более 2,5 мм волнистость не должна

превышать 15 мм на 1 м.

Примечание. Для профиля № 2 (см. табл. 3) волнистость не должна превышать 12 мм на 1 м.

5. Скручивание профилей вокруг продольной оси не должно превышать 0,1 % длины.

6. Прогиб профилей в поперечном направлении, измеряемый между крайними гофрами, для профилей толщиной до 2 мм не нормируется, а для профилей толщиной более 2 мм не должен превышать 1,5 % ширины профиля.

(Измененная редакция, Изм. № 1).

7. Прогиб профилей по гофрам в продольном направлении не должен превышать 0,2 % длины профиля.

Для профилей, указанных в табл. 3, 5, 7 и профилей № 2 и 8 (см. табл. 14) прогиб в продольном направлении не должен превышать 1 мм на 1 м и 0,1% от длины профиля.

8. Профили должны быть обрезаны под прямым углом. Косина реза не должна превышать 10 мм на ширину профиля.

9. Ребровая кривизна, замеряемая по гофрам, не должна превышать 5 мм на длину профиля.

10. Контроль размеров поперечного сечения и параметров производится на расстоянии не менее 300 мм от концов профиля.

11. Профили изготовляют длиной от 3 до 11,8 м.

(Измененная редакция, Изм. № 2).

12. В зависимости от назначения профили изготовляются:

немерной длины;

мерной длины;

кратной мерной длины.

По соглашению изготовителя с потребителем допускается изготовление профилей длиной, равной половине заказываемой.

Примечание. При заказе профилей мерной и кратной мерной длины допускается наличие профилей немерной длины в количестве не более 10 % массы партии.

13. При изготовлении профилей мерной и кратной мерной длины предельные отклонения по длине не должны превышать:

+ 40 мм — для профилей длиной до 6 м;

+ 80 мм — для профилей длиной свыше 6 м.

(Измененная редакция, Изм. № 1).

14. Остальные технические требования должны соответствовать ГОСТ 11474—76.

15. Профили изготавливаются из сталей марок: Ст0, Ст1кп, Ст1пс, Ст2кп, Ст2пс, Ст3кп, Ст3пс по ГОСТ 16523—89.

08кп, 08пc, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20 по ГОСТ 16523-89.

Профили, указанные в табл. 4, 9, 11, 12, и профили № 3, 4, 10, 12 (см. табл. 14) должны изготавливаться из стали марок 09Г2, 09Г2Д, 10ХНДП по ГОСТ 17066—80.

(Измененная редакция, Изм. № 2, 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной метал­лургии СССР

РАЗРАБОТЧИКИ

И. С. Тришевский, А. П. Игнатенко, И. М. Козлова, В. М. Мейстер, А. А. Юхновский, А. Ф. Борисов. А. В. Гличев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29 декабря 1975 г. № 4074

3. ВЗАМЕН ГОСТ 10551—63

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУ­МЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 11474—76

14

ГОСТ 16523—89

15

ГОСТ 17066—80

15

5. Срок действия продлен до 01.01.93 Постановление Госстандарта СССР от 05.07.89 № 2334

6. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, 4, утвержденными в июне 1978 г., июне 1987 г., июле 1989 г., октябре 1990 г. (ИУС 6—78, 11—87, 11—89, 1—91).



Перечень ГОСТов
