ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТЫ СТАЛЬНЫЕ ЗАКРЫТЫЕ ПОДЪЕМНЫЕ

СОРТАМЕНТ

ГОСТ 10506-76

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТЫ СТАЛЬНЫЕ ЗАКРЫТЫЕ ПОДЪЕМНЫЕ

Сортамент

Hoist closed wire ropes.

Assortment



ГОСТ

10506-76

Срок действия с 01.01.78

до 01.07.96

1. Настоящий стандарт распространяется на стальные закрытые подъемные спиральные канаты с одним слоем z-образных и одним, двумя или тремя слоями х-образных проволок. Канаты диаметром от 20 до 38 мм изготавливаются с одним слоем х-образных проволок (черт. 1), диаметром от 40 до 46 мм - с двумя слоями х-образных проволок (черт. 2), диаметром 50 мм - с тремя слоями х-образных проволок (черт. 3).

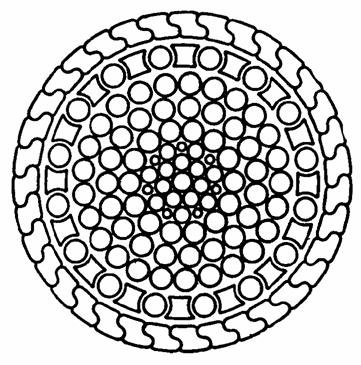

Черт. 1

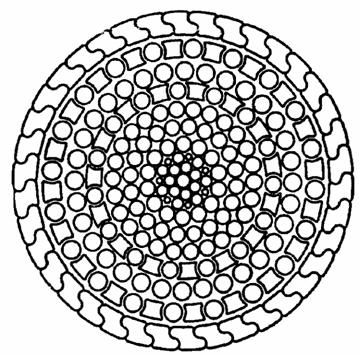

Черт. 2

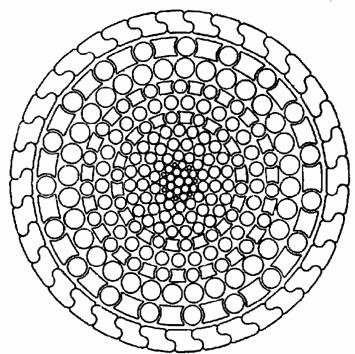

Черт. 3

2. Конструкция, основные размеры и параметры канатов должны соответствовать указанным в табл. 1-3.

Таблица 1

Диаметр каната, мм

Площадь поперечного

Расчетная масса 1000 м

Суммарное разрывное усилие всех проволок в канате, Кн (кгс), не менее, для маркировочных групп, Н/мм2 (кгс/мм2)



сечения всех проволок в канате, мм2

смазанного каната, кг

1270

(130)

1370

(140)

1470

(150)

1570

(160)

20

266,3

2438

339

(34600)

365

(37250)

391

(39900)

417

(42600)

22

318,5

2911

405

(41400)

437

(44550)

468

(47750)

499

(50950)

25

391,9

3590

499

(50900)

537

(54850)

576

(58750)

614

(62700)

27

467,2

4260

595

(60700)

641

(65400)

686

(70050)

732

(74750)

30

574,6

5260

732

(74650)

788

(80400)

844

(86150)

901

(91900)

33

689,7

6320

878

(89650)

946

(96550)

1013

(103000)

1081

(110000)

36

824,1

7540

1049

(107000)

1130

(115000)

1211



(123500)

1292

(131500)

38

920,6

8425

1172

(119500)

1263

(128500)

1353

(138000)

1443

(147000)

40

1036,3

9025

1320

(134500)

1421

(145000)

1520

(155000)

1623

(165500)

43

1164,3

10140

1483

(151000)

1598

(163000)

1711

(174500)

1824

 (186000)

46

1393,0

12130

1774

(181000)

1912

(105000)

2044

(208500)

2182

(222500)

50

1626,9

14170

2072

(211000)

2231

(227500)

2393

(244000)

2550

(260000)

Таблица 2

Характеристика каната



Диаметр, мм

Количество, шт.

Конструкция каната



слоев

проволок



20

5

78

z26 + X8/Æ8 + (14 + 7/7 + 7 + 1)

22

5

83

z29 + X9/Æ9 + (14 + 7/7 + 7 + 1)

25

5

84

z28 + X10/Æ10 + (14 + 7/7 + 7 + 1)

27

5

91

z31 + X12/Æ12 + (14 + 7/7 + 7 + 1)

30

6

110

z29 + X13/Æ13 + Æ19 + (14 + 7/7 + 7 + 1)

33

6

119

Z31 + X15/Æ15 + Æ22 + (14 + 7/7 + 7 + 1)

36

7

143

z29 + X17/Æ17 + Æ25 + Æ19 + (14 + 7/7 + 7 + 1)

38

7

153

z31 + X18/Æ18 + Æ28 + Æ22 + (14 + 7/7 + 7 + 1)

40

10

253

z40 + X21/Æ21 + Æ35 + X17/Æ17 + Æ28 + Æ22 + Æ16 + (14 + 7/7 + 7 + 1)

43

10

249

z42 + X21/Æ21 + Æ34 + X16/Æ16 + Æ27 + Æ21 + Æ15 + (14 + 7/7 + 7 + 1)

6

9

209

z33 + X19/Æ19 + Æ28 + X16/Æ16 + Æ24 + Æ18 + Æ15 + (14 + 7/7 + 7 + 1)

50

11

279

Z36 + X20/Æ20 + Æ32 + X19/Æ19 + Æ29 + X14/Æ14 + Æ23 + Æ17 + (14 + 7/7 + 7 + 1)

Таблица 3

Диа-

Цент-

Характеристика и размеры проволок по слоям

метр

раль-

1-й

2-й

3-й

4-й

5-й

кана­та, мм

ная про­воло­ка

Круглые

Круглые

х-образные

Круглые



Диа­метр, мм

Коли­чест­во, шт.

Диа­метр, мм

Коли­чест­во, шт.

Диа­метр, мм

Коли­чест­во, шт.

Диа­метр, мм

Коли­чест­во, шт.

Диа­метр, мм

Коли­чест­во, шт.

Высо­та, мм

Сече­ние прово­локи, мм2

Коли­чест­во, шт.

Диа­метр, мм

20

2,5

7

1,7

7/7

1,6/1,2

14

1,8

8

2,5

8

2,5

5,96

-

-

22

3,0

7

2,0

7/7

1,9/1,4

14

2,1

9

2,5

9

2,5

5,96

-

-

25

3,4

7

2,3

7/7

2,2/1,6

14

2,3

10

2,5

10

2,5

5,96

-

-

27

3,8

7

2,6

7/7

2,5/1,8

14

2,6

12

2,5

12

2,5

5,96

-

-

30

3,2

7

2,2

7/7

2,0/1,5

14

2,2

19

2,5

-

-

-

13

2,5

33

3,8

7

2,6

7/7

2,5/1,9

14

2,6

22

2,6

-

-

-

15

2,5

36

3,2

7

2,3

7/7

2,1/1,5

14

2,2

19

2,5

-

-

-

25

2,5

38

3,6

7

2,5

7/7

2,4/1,8

14

2,5

22

2,5

-

-

-

28

2,5

40

1,8

7

1,3

7/7

1,3/0,95

14

1,6

16

2,0

-

-

-

22

2,0

43

1,8

7

1,3

7/7

1,3/0,95

14

1,6

15

2,2

-

-

-

21

2,2

46

2,4

7

1,8

7/7

1,8/1,3

14

2,2

18

2,3

-

-

-

24

2,3

50

1,9

7

1,4

7/7

1,4/1,0

14

1,7

17

1,9

-

-

-

23

1,9

Продолжение табл. 3

Диа-

Характеристика и размеры проволок по слоям

метр

5-й

6-й

7-й

кана-

x-образные

z-образные

Круглые

x-образные

z-образные

Круглые

та, мм

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Диа­метр, мм

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

20

-

-

-

26

2,0

3,88

-

-

-

-

-

-

-

-

-

-

22

-

-

-

29

2,0

3,88

-

-

-

-

-

-

-

-

-

-

25

-

-

-

28

2,5

5,22

-

-

-

-

-

-

-

-

-

-

27

-

-

-

31

2,5

5,22

-

-

-

-

-

-

-

-

-

-

30

13

2,5

5,96

-

-

-

-

-

-

-

-

29

3,0

7,51

-

-

33

15

2,5

5,96

-

-

-

-

-

-

-

-

31

3,0

7,51

-

-

36

-

-

-

-

-

-

17

2,5

17

2,5

5,96

-

-

-

-

-

38

-

-

-

-

-

-

18

2,5

18

2,5

5,96

-

-

-

-

-

40

-

-

-

-

-

-

28

2,0

-

-

-

-

-

-

17

1,9

43

-

-

-

-

-

-

27

2,2

-

-

-

-

-

-

16

2,3

46

-

-

-

-

-

-

16

2,3

16

2,3

5,26

-

-

-

28

3,0

50

-

-

-

-

-

-

14

1,9

14

1,9

4,34

-

-

-

29

2,3

Продолжение табл. 3

Диа-

Характеристика и размеры проволок по слоям



метр

7-й

8-й

9-й



кана-

x-образные

z-образные

Круглые

x-образные

z-образные

Круглые



та, мм

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Диа­метр, мм

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм





20

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



22

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



25

-

-

-

-

-

-

-

-



-

-

-

-

-

-

-



27

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



30

-

-

-

-

-

-



-

-

-

-

-

-

-

-

-



33

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



36

-

-

-

29

3,5

10,22

-

-

-

-

-

-

-

-

-

-



38

-

-

-

31

3,5

10,22

-

-

-

-

-

-

-

-

-

-



40

17

1,9

4,34

-

-

-

35

2,3

-

-

-

-

-

-

21

2,3



43

16

2,3

5,26

-

-

-

34

2,5

-

-

-

-

-

-

21

2,5



46

-

-

-

-

-

-

19

3,0

19

3,0

839

-

-

-

-

-



50

-

-

-

-

-

-

19

2,3

19

2,3

5,26

-

-

-

32

3,0

Продолжение табл. 3

Диа-

Характеристика и размеры проволок по слоям

метр

9-й

10-й

11-й

кана-

x-образные

z-образные

Круглые

x-образные

z-образные

z-образные

та, мм

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Диа­метр, мм

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

Ко­ли­чест­во, шт.

Вы­сота, мм

Сече­ние про­воло­ки, мм2

20

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

22

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

25

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

27

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

33

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

36

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

38

-



-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

21

2,3

5,26

-

-

-

-

-

-

-

-

40

3,8

7,74

-

-

-

43

21

2,5

5,96

-

-

-

-

-

-

-

-

42

3,0

7,74

-

-

-

46

-

-

-

33

4,0

14,35

-

-

-

-

-

-

-

-

-

-

-

50

-

-

-

-

-

-

20

3,0

20

3,0

8,39

-

-

-

36

4,0

14,35

1, 2. (Измененная редакция, Изм. № 3).

3. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение - по ГОСТ 10505-76.

Пример условного обозначения каната диаметром 30 мм, грузового назначения, из проволоки без покрытия, марки В, левой свивки, раскручивающегося, нормальной точности, маркировочной группы по временному сопротивлению разрыву 1370 Н/мм2 (140 кгс/мм2):

Канат 30-Г-В-Л-Р-1370 ГОСТ 10506-76

(Измененная редакция, Изм. № 1, 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

РАЗРАБОТЧИКИ:

И. Н. Недовизий, Н. А. Галкина, И. А. Лобанков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 02.06.76 № 1367

3. ВЗАМЕН ГОСТ 10506-63, ГОСТ 10507- 63 и ГОСТ 10508-63

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 10505-76

3

5. Срок действия продлен до 01.07.96 Постановлением Госстандарта СССР от 27.12.90 № 3372

6. ПЕРЕИЗДАНИЕ (март 1993 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1983 г., мае 1986 г., декабре 1990 г. (ИУС 11-83, 8-86, 4-91)
